| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numero di modello: | HH2608GT |
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Tipo della cura: | 60/40 poliestere/di epossidico | Requisito della cura: | 200℃×15min |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 53-57 | Viscosità (mPa·s/200℃): | 3000~4500 |
| Punto di rammollimento (℃): | 95~105 | Impiegati di vetro di transizione. (℃): | ~ 55 |
| Proprietà: | Stabilità eccellente del forno di gas | Applicazione: | Per i rivestimenti ibridi di 60/40 di polvere per l'uso generale |
| Evidenziare: | Epossiresina per tutti gli usi del poliestere,60/40 di epossiresina ibrida del poliestere della polvere |
||
Epossiresina per tutti gli usi del poliestere per i rivestimenti ibridi di 60/40 di polvere
◎Introduzione
HH2608GT è versione di tribo di HH2608G, è una resina carbossilica del poliestere progettata per i rivestimenti ibridi di 60/40 di polvere per l'uso generale. Con stabilità eccellente del forno di gas.
I rivestimenti della polvere sono energia e risorse senza solventi, non inquinanti, riciclabili, rispettose dell'ambiente, di risparmio, ridurre l'intensità di lavoro ed hanno alta forza meccanica del film ricoprente, in modo da si sono sviluppati rapidamente e sono ampiamente usati in elettrodomestici, rivestimenti automobilistici, porte della lega di alluminio e finestre come pure la protezione decorativa esteriore non metallica e del metallo dei rivestimenti. Attualmente, ci sono basicamente tre metodi di riscaldamento sulla linea di produzione ricoprente: riscaldamento, riscaldamento a gas e riscaldamento a petrolio elettrici. In molte regioni del nostro paese, dovuto la scarsità e l'alto costo dell'elettricità industriale, del diesel, del gas naturale, ecc. sia ampiamente usato come fonti di calore per i radiatori nelle linee di glassa. Tuttavia, direttamente riscaldato da una fornace di gas, la cottura del gas colpirà il colore di superficie della glassa della polvere, quindi colpente l'effetto ricoprente finale.
La resina HH2608GT del poliestere è sintetizzata aggiungendo una certa quantità di agente dell'anti-ingiallimento ed antiossidante per renderlo resistente al riscaldamento diretto-infornato della fornace. Di conseguenza, il rivestimento della polvere pronto con questa resina non colpirà il colore di superficie anche quando la linea di produzione ricoprente è riscaldata da gas.
◎Caratteristiche di base
Stabilità eccellente del forno di gas
Livellamento eccellente
Buone proprietà meccaniche
Buona stabilità di stoccaggio
◎Raccomandi la formulazione:
| HH2608GT | E-12 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 |
| 360 | 240 | 383 | 8 | 4 | 5 |
◎Specifiche I:

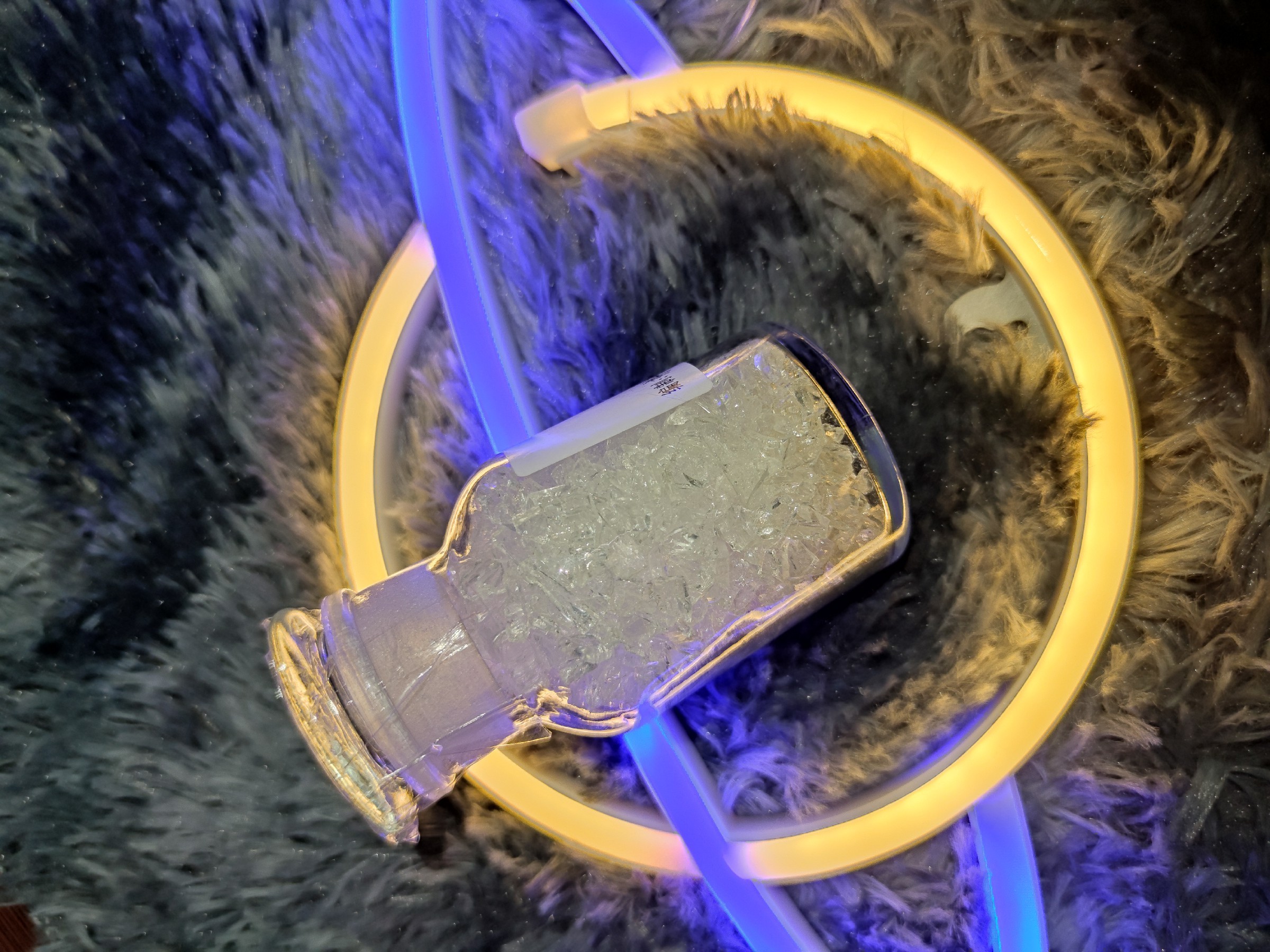

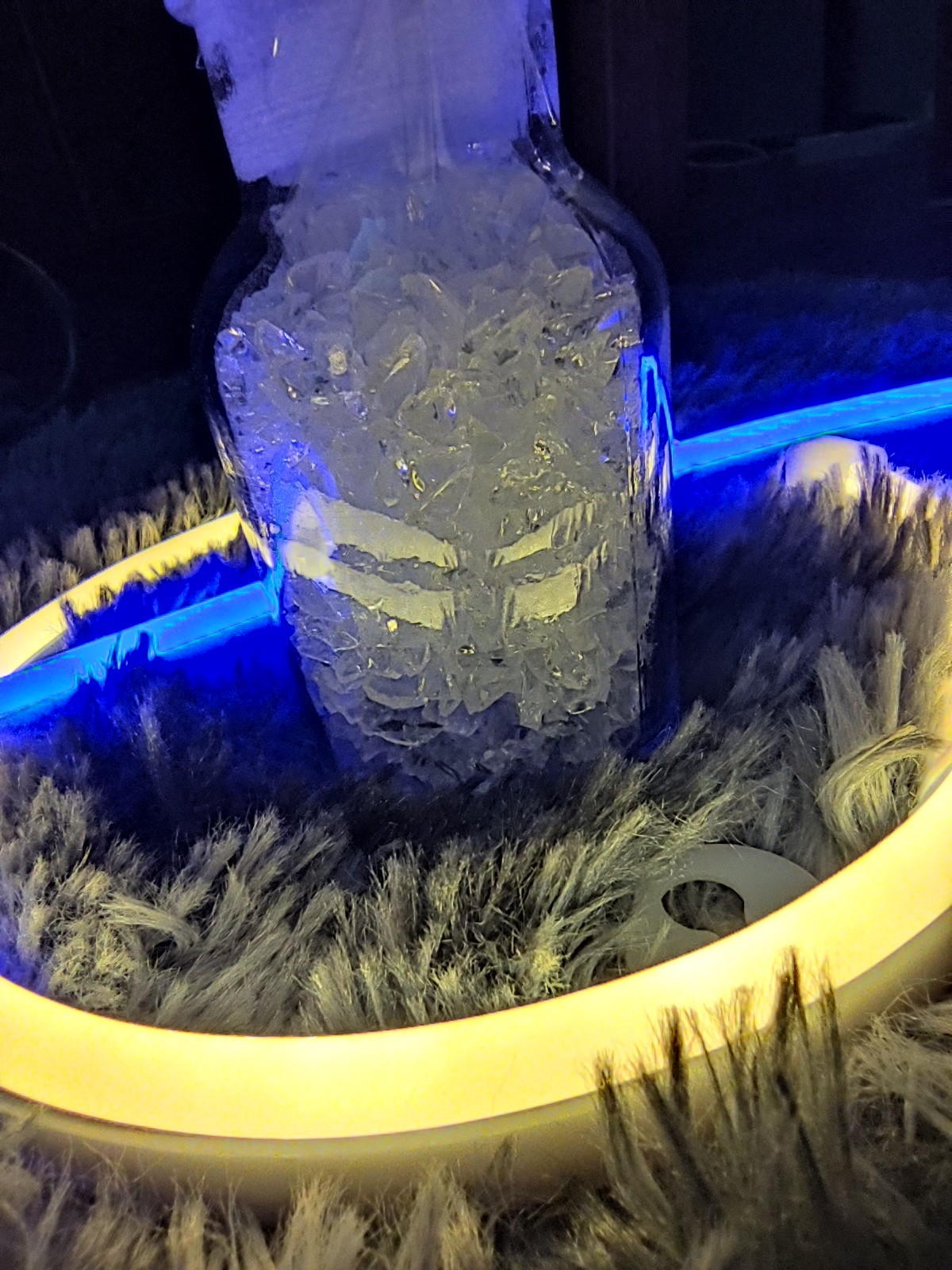

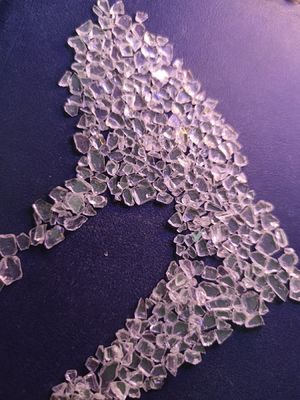

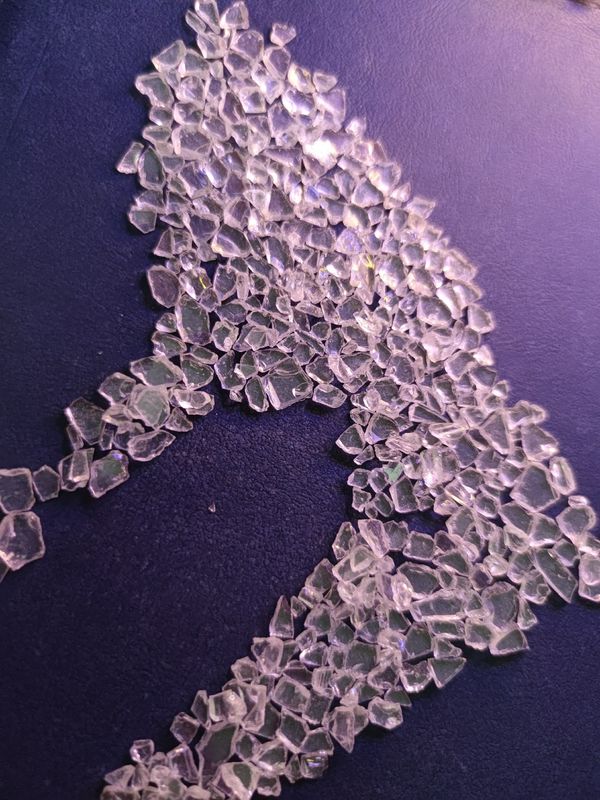

| Aspetto | Fiocchi trasparenti bianchi o giallo-chiaro |
| Colore (50%DMF) | massimo: 3 |
| Indice d'acidità (mgKOH/g) | 53~57 |
| Punto di rammollimento (℃) | 95~105 |
| Impiegati di vetro di transizione. (℃) | ~55 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 3000~4500 |
| Reattività a 180℃ (s, 50% E-12) | 250~350 |
| Trattamento del requisito | 200℃×15min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~100μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 430~530 |
| Flusso orizzontale (180℃, millimetri) | 31~33 | |
| Lucentezza (60°) | ≥90% | |
| Piegamento (φ1mm) | Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto | Passaggio 50kg·cm | |
◎Nota:
Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), i bruciatori antigas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Profilo aziendale:
La scienza e tecnologia il Co., srl dei materiali di Kinte è secondaria in Cina Machinery l'Industry Corporation (un'azienda pubblica chiave direttamente diretta da SASAC, allineante nel 2021 284 fra il principale 500 del mondo). È un'impresa alta tecnologia nazionale nell'ambito dell'istituto di ricerca elettrico nazionale dell'apparecchiatura della Cina Co., srl (codice di riserva: 688128), elencato sul MERCATO della STELLA di SSE. Mettendo a fuoco sulla R & S, sulla produzione e sulle vendite dei rivestimenti rispettosi dell'ambiente (rivestimenti della polvere, rivestimenti industriali portati dall'acqua) e delle resine del rivestimento della polvere, la società è commessa a migliorare la competitività del mercato globale dell'industria ricoprente rispettosa dell'ambiente della Cina. Ora ha stato bene al capo ed al promotore nello sviluppo tecnologico della Cina dei rivestimenti come pure delle resine rispettosi dell'ambiente del poliestere per i rivestimenti della polvere!
Nel 2017, la nuova base di produzione con 80000 tonnellate di capacità annuale è stata messa in costruzione a Dongguan, Guangdong e la capacità di produzione annuale ha raggiunto 120000 tonnellate da ora alla fine del 2020, aprendo la strada allo sviluppo differenziato globale.
