| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat,ISO90001,ISO14000,Reach |
| Numero di modello: | HH2583 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | 50/50 di cura ibrida | Applicazione: | Lucentezza bassa e rivestimento opaco della polvere |
|---|---|---|---|
| vantaggio: | Lucentezza bassa facile da ottenere e buon flusso | Proprietà: | Buon flusso, alta lucentezza, resistenza chimica eccellente |
| Rapporto: | 50/50 | Trattamento: | 180°C/15mins |
| Evidenziare: | Epossiresina 50/50 del poliestere,epossiresina saturata del poliestere,poliestere saturato 50/50 |
||
Resina HH2583 di Epoxy&Polyester per la pittura bassa della polvere di lucentezza
◇Applicazioni:
HH2583 è una resina carbossilica del poliestere progettata per i rivestimenti ibridi di 50/50 di polvere con la lucentezza bassa.
◇Caratteristiche di base:
Prestazione eccellente di estinzione
Buone proprietà meccaniche
Buona stabilità di stoccaggio
Non adatto ad alto rivestimento di lucentezza.
◇Specifiche:

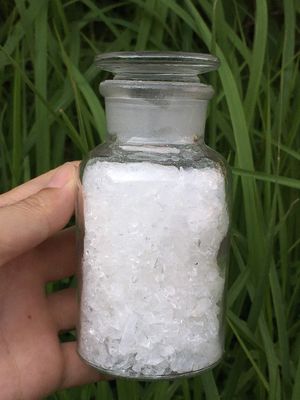

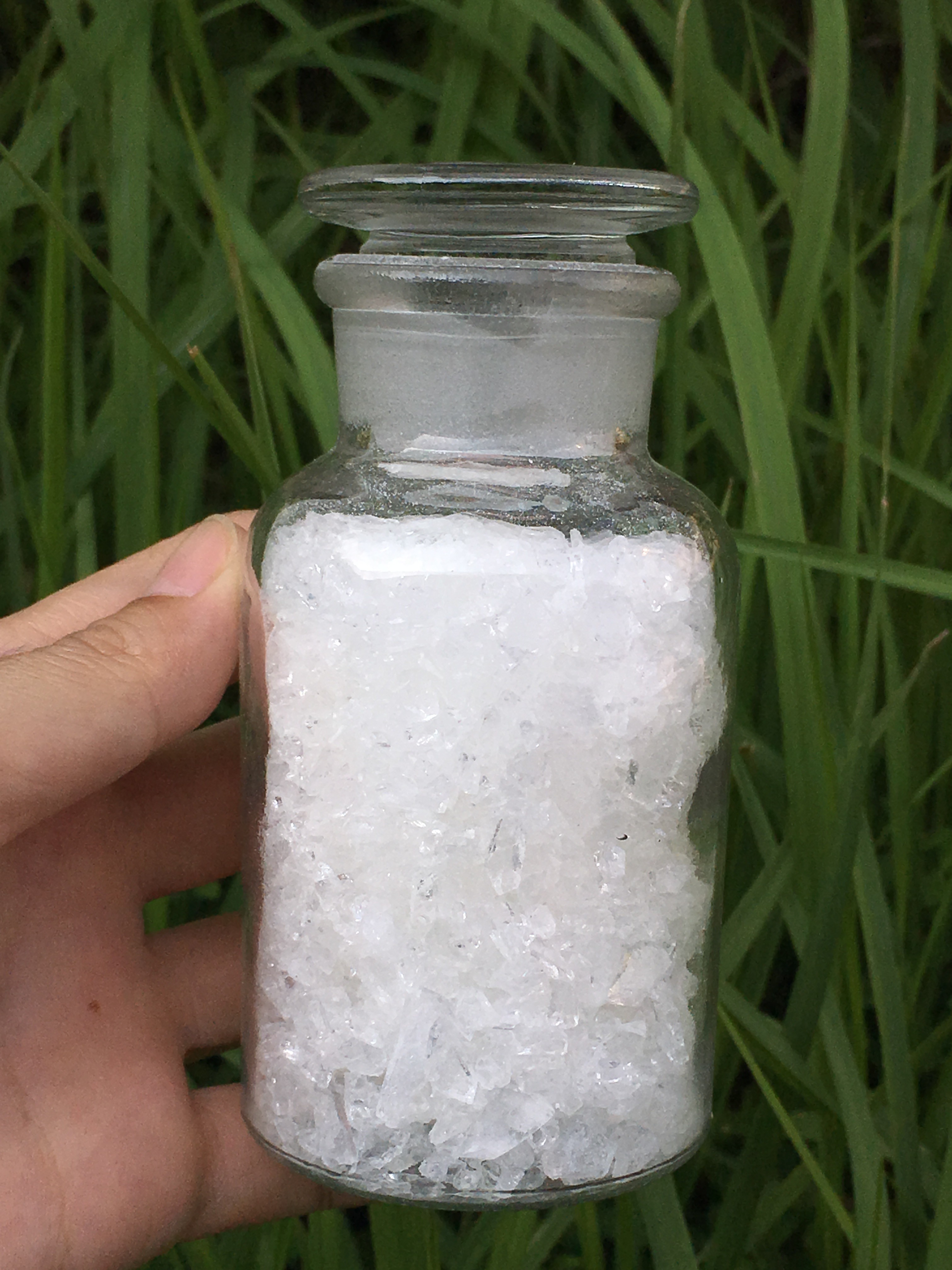

Fiocchi trasparenti bianchi o giallo-chiaro di aspetto
Colore (50%DMF) massimo: 3
Indice di acidità (mgKOH/g): 69~75
Punto di rammollimento (℃) 93~103
Impiegati di vetro di transizione. (℃) ~53
Viscosità di fusione (200℃, cono/piatto, mPa·s): 3500~5500
Reattività a 180℃ (s, epossidico di 50%): 150~250
◇Raccomandi la formulazione: HH-2583-E12
| HH-2583 | E12 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | Nero di carbonio | Agente della stuoia |
| 270 | 270 | 384 | 10 | 4 | 6 | 48 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~100μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 180℃×15min. o 200℃×20min.
◇Proprietà del film:
Tempo del gel (180℃, sec): 50~150
Flusso orizzontale: (180℃), millimetro: 20~24
Lucentezza (60°): ≤10%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: 1H
Impatto (50cm): +50, -40
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
