| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat,ISO90001,ISO14000,Reach |
| Numero di modello: | HH2686 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | 60/40 di cura ibrida | Applicazione: | rivestimento della polvere epcially con la lucentezza bassa |
|---|---|---|---|
| vantaggio: | Buona estinzione di lucentezza | Proprietà: | Livellamento eccellente, proprietà meccanica, resistenza chimica e stabilità di stoccaggio |
| Rapporto: | 60/40 | Trattamento: | 200°C/10mins |
| Evidenziare: | poliestere ibrido dell'epossiresina della cura,poliestere dell'epossiresina di 60:40,resina del poliestere del rivestimento della polvere di 60:40 |
||
Epossiresina HH2686 del poliestere di 60:40 di costo-effecive con buona estinzione di lucentezza
◇Applicazioni:
HH2686 è una resina carbossilica del poliestere progettata per i rivestimenti ibridi di 60/40 (di polvere di uso dell'interno).
◇Caratteristiche di base:
Livellamento eccellente
Proprietà meccaniche eccezionali
Resistenza chimica buona
Buona stabilità di stoccaggio
◇Specifiche:

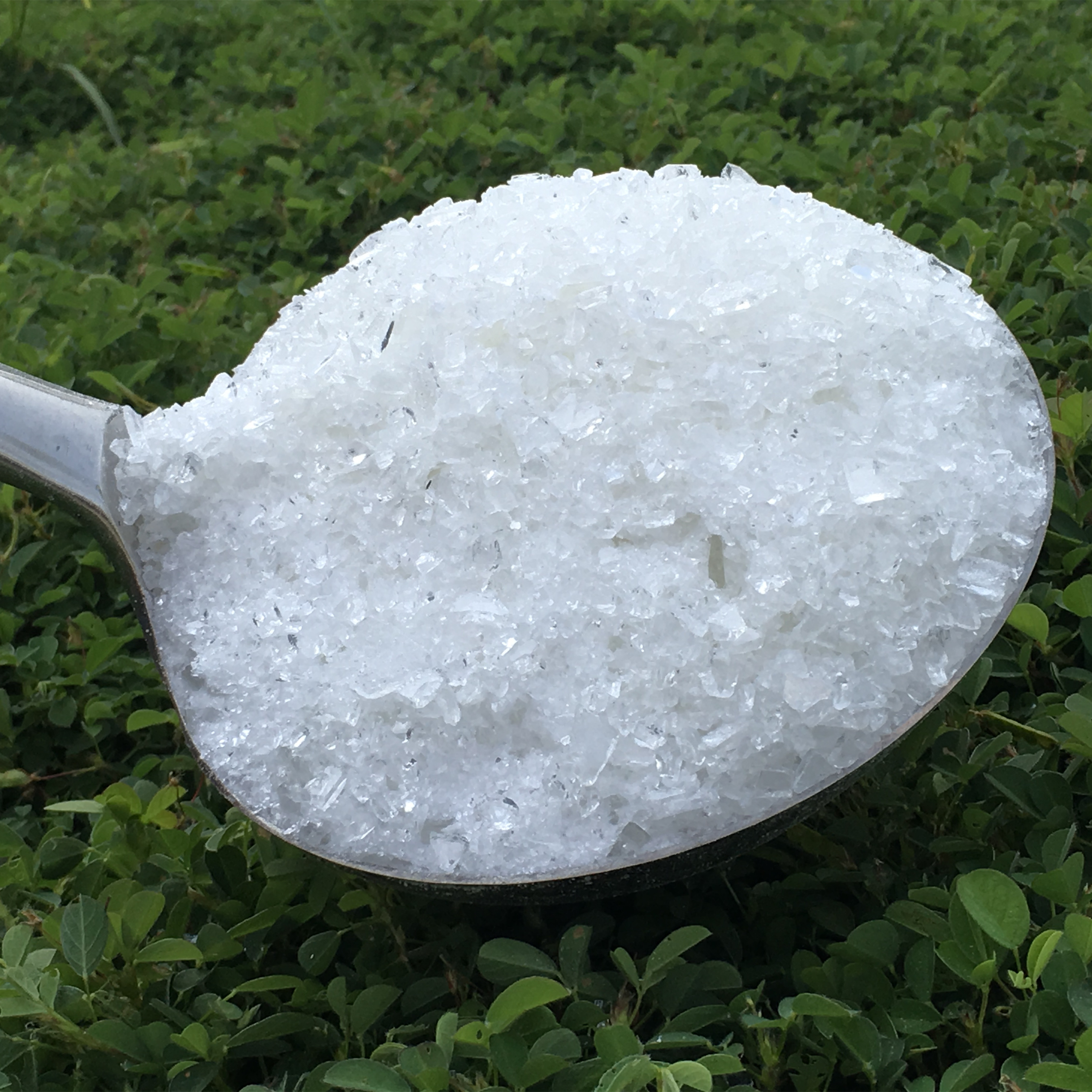

Fiocchi trasparenti bianchi o giallo-chiaro di aspetto
Colore (50%DMF): massimo: 3
Indice di acidità (mgKOH/g) 52.5~57
Punto di rammollimento (℃) 93~103
Impiegati di vetro di transizione. (℃) ~55
Viscosità di fusione (ICI, mPa.s/200℃): 3000~4500
Reattività a 180℃ (s, epossidico di 40%): 170~300
◇Raccomandi la formulazione:
| Materiale | HH2686 | E12 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 |
|
Formula
|
360 | 240 | 383 | 8 | 4 | 5 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~70μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 180℃×15min o 200℃×10min
◇Proprietà del film:
Tempo del gel (180℃, sec) 220~320
Flusso orizzontale: (180℃), millimetro: 28~30
Lucentezza (60°): ≥90%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: 1H
Impatto (50kg·cm): passaggio
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
