| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat,ISO90001,ISO14000,Reach |
| Numero di modello: | HH2585 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | 50/50 di cura ibrida | Applicazione: | mano ibrida della polvere e pittura di legno di veine |
|---|---|---|---|
| Vantaggio: | Conveniente | Proprietà: | Buon flusso, alta lucentezza, resistenza chimica eccellente |
| Rapporto: | 50/50 | Trattamento: | 180°C/15mins |
| Evidenziare: | Resina thermoset del poliestere ISO14000,resina del poliestere di alto peso molecolare,epossiresina di alto peso molecolare |
||

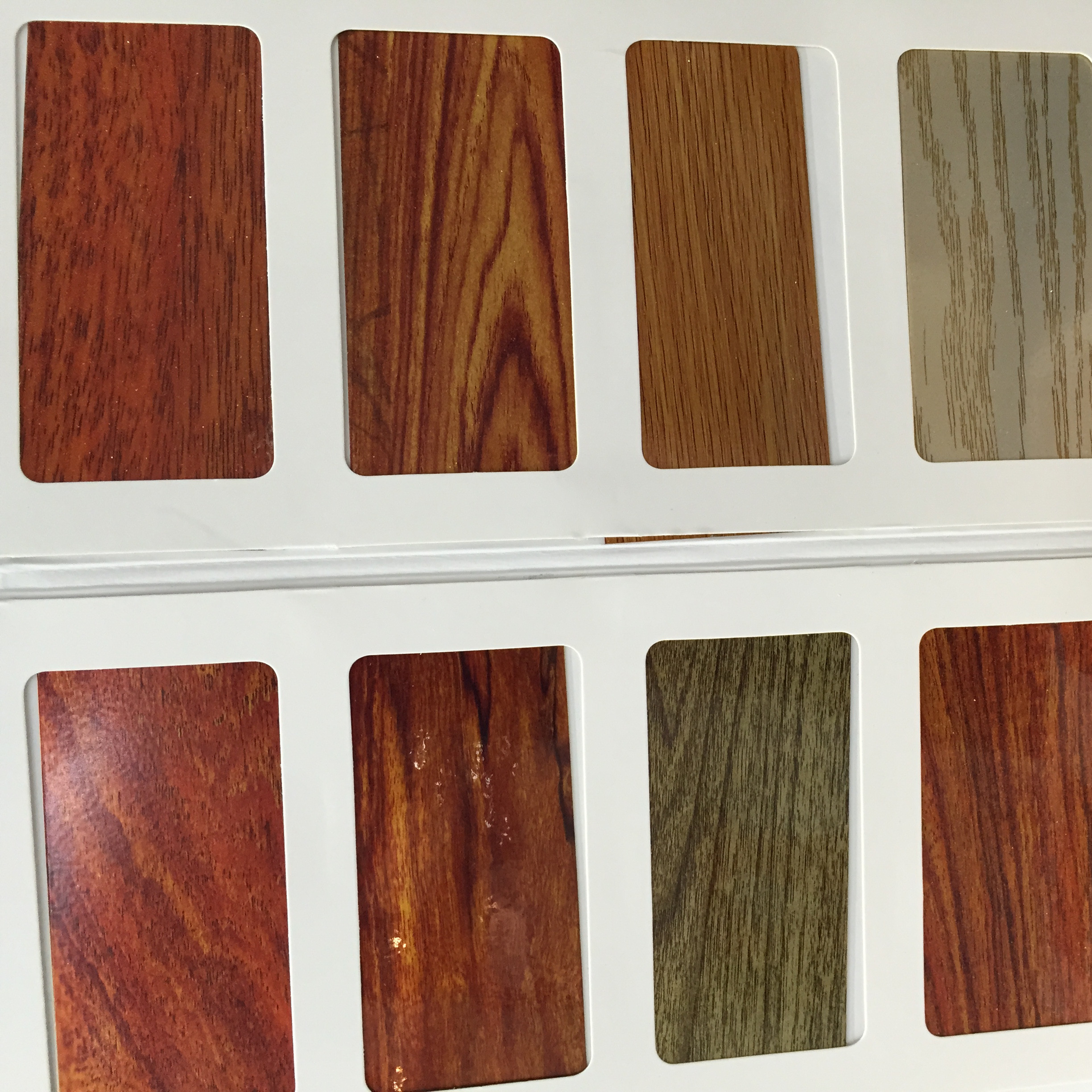

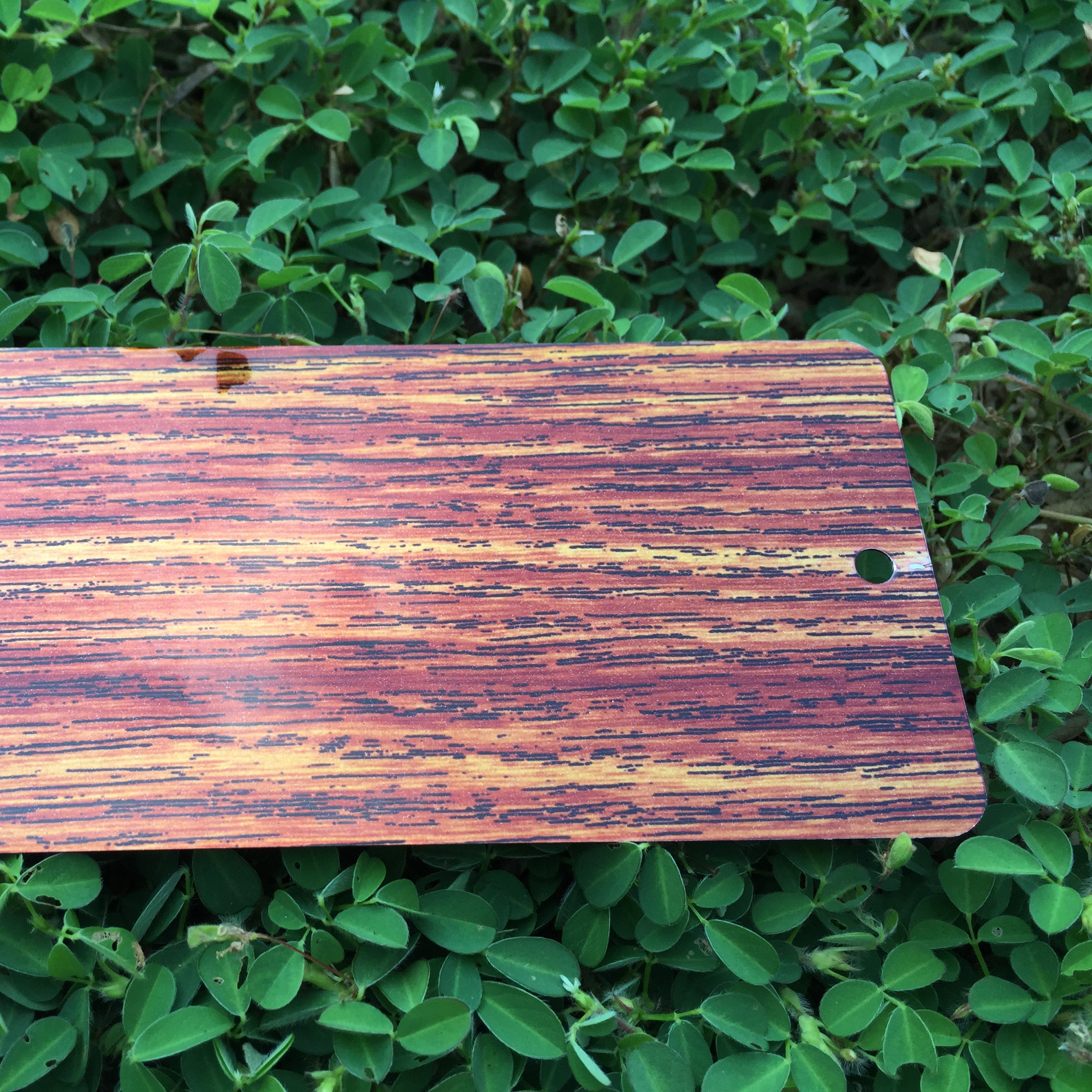

Resina economica HH2585 del poliestere e dell'epossidico per il rivestimento di legno della polvere di Veine
◇Applicazioni:
HH2585 è una resina carbossilica del poliestere progettata affinchè i rivestimenti ibridi di 50/50 di polvere sia curato a 180℃.
◇Caratteristiche di base:
Buon livellamento
Proprietà meccaniche eccezionali
Buona stabilità chimica di stoccaggio e di prestazione
◇Specifiche:

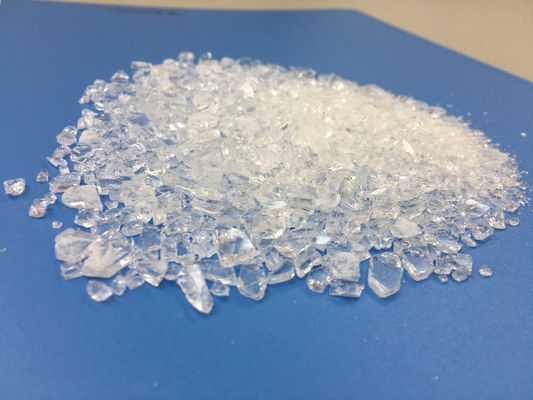

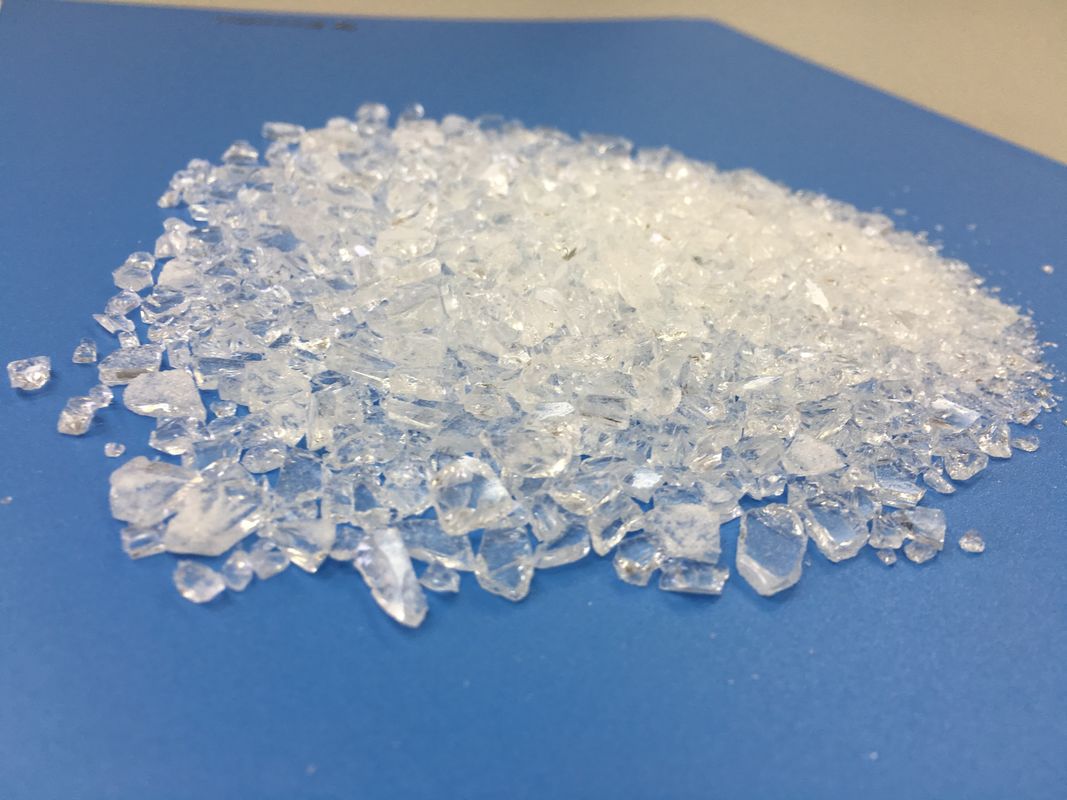

Fiocchi trasparenti bianchi o giallo-chiaro di aspetto
Colore (50%DMF) massimo: 3
Indice di acidità (mgKOH/g): 68~75
Punto di rammollimento (℃) 95~108
Impiegati di vetro di transizione. (℃) ~57
Viscosità di fusione (200℃, cono/piatto, mPa·s): 2000~3500
Reattività a 180℃ (s, epossidico di 50%): 100~200
◇Raccomandi la formulazione: HH-2585-E12
| HH-2585 | E12 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | Livellamento dell'additivo 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~100μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 180℃×15min
◇Proprietà del film:
Tempo del gel (180℃, sec): 100~200
Flusso orizzontale: (180℃), millimetro: 26~29
Lucentezza (60°): ≥90%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: 1H
Impatto (diretto, riserva): passaggio 50kg·cm
Prova di stoccaggio (40℃, 24hr): buon
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
La tecnologia materiale il Co., srl di Kinte è un'impresa di tenuta di stato che si specializza nella R & S, nella produzione e nelle vendite dei rivestimenti della polvere, resina saturata del poliestere per i rivestimenti della polvere, i rivestimenti liquidi ed i nuovi materiali speciali. È secondaria alla ricerca elettrica nazionale Insitute Co., srl dell'apparecchiatura della Cina, che ci rende professionali ed in maniera fidata.
Kinte ha introdotto ripetutamente la tecnologia avanzata nell'industria, con l'attrezzatura di produzione avanzata, gli strumenti difficili ed i talenti tecnici di alta qualità; Soddisfaremo le esigenze di nuovi e clienti anziani con qualità eccellente e servizio perfetto.
