| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat,ISO90001,ISO14000,Reach |
| Numero di modello: | HH2782 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | 70/30 di cura ibrida | Applicazione: | Rivestimento a resina epossidica dell'interno della polvere della resina del poliestere |
|---|---|---|---|
| vantaggio: | Proprietà meccanica eccezionale, livellare, stabilità di stoccaggio e resistenza chimica, TMA libera | Proprietà: | alta lucentezza ed anche ottenere effetto opaco |
| Rapporto: | 70/30 | Trattamento: | 180°C/15mins |
| Evidenziare: | 70/30 di resina del poliestere ed a resina epossidica,Epossidico di TMA e resina liberi del poliestere,Resina termoindurente libera del poliestere di TMA |
||
Resina a resina epossidica ibrida generale HH2782 del poliestere con l'alta lucentezza e TMA liberamente
◇Applicazioni:
HH2782 è una resina carbossilica del poliestere progettata per i rivestimenti ibridi di 70/30 di polvere
Vantaggi dei rivestimenti della polvere
1. Salute e protezione dell'ambiente
2. Trasporto e stoccaggio convenienti
3. Nessun preservativo è richiesto
4. Nessun odore della pittura
◇Caratteristiche di base:
Proprietà meccaniche eccezionali
Buon livellamento
Buona stabilità di stoccaggio
Buona resistenza chimica
TMA libero
◇Specifiche:

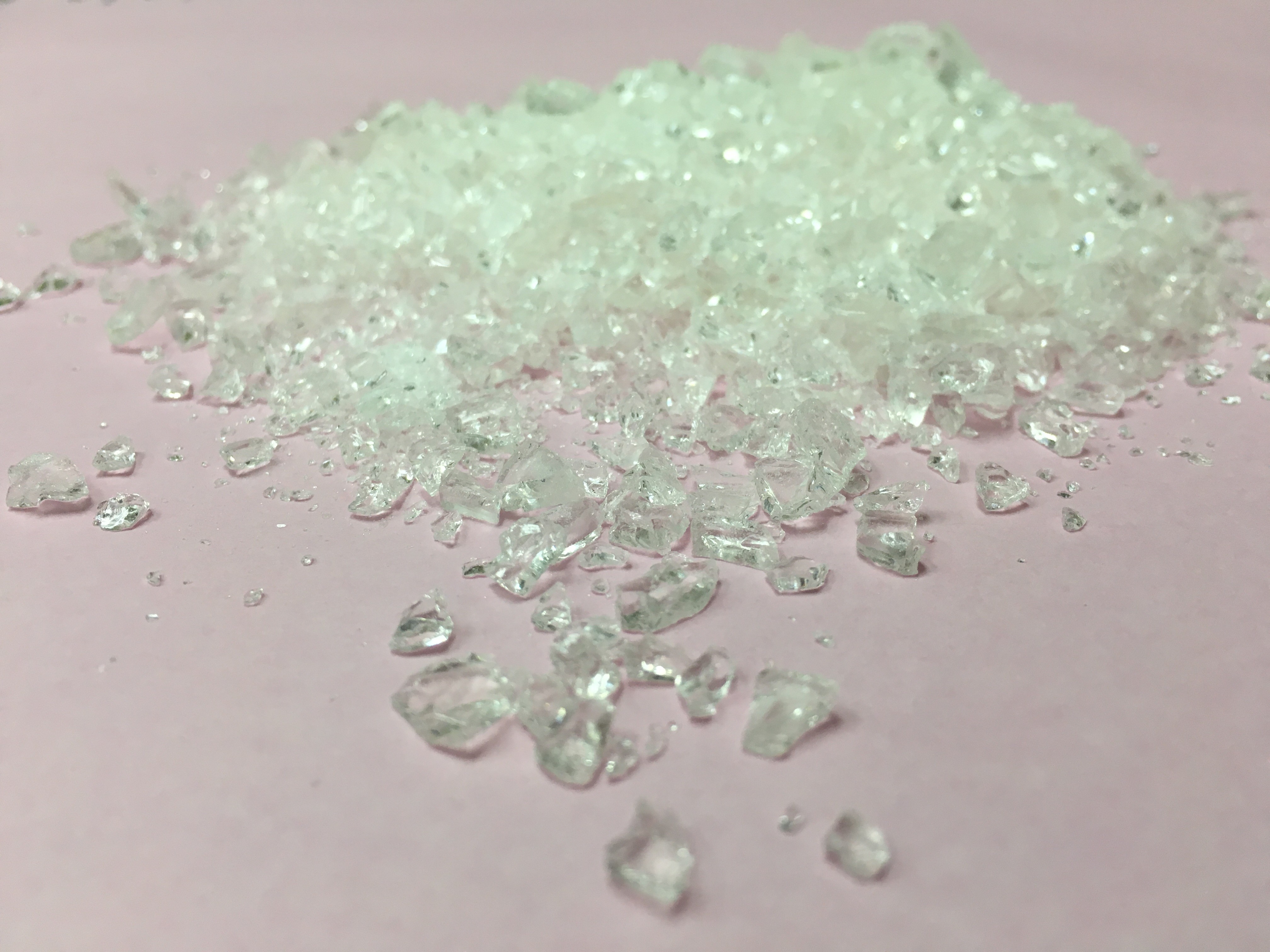

Aspetto: fiocchi trasparenti bianchi o giallo-chiaro
Colore (50%DMF) massimo: 2
Indice di acidità (mgKOH/g): 29~34
Punto di rammollimento (℃): 98~112
Impiegati di vetro di transizione. (℃): ~60
Viscosità di fusione (200℃, cono/piatto, mPa·s): 6000±1000
Reattività a 180℃ (s, epossidico di 30%): 200±40
◇Raccomandi la formulazione: HH2782-E12
| HH2782 | E12 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 |
| 420 | 180 | 383 | 8 | 4 | 5 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~100μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 180℃×10~20min
◇Proprietà del film:
Tempo del gel (180℃, sec) 150~270
Flusso orizzontale: (180℃), millimetro: 22~26
Lucentezza (60°): ≥85%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: 1H
Impatto (50cm): passaggio
◇Imballaggio:
Borse del PE, N.W. 25KG±0.1KG/borsa
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
Continueremo a sostenere la filosofia di affari «di qualità siamo la durata dell'impresa, aderiamo alla tecnologia di prima classe, alla qualità di prima classe, al costo di prima classe ed alla marca di prima classe», forniamo i servizi e le soluzioni completi per i clienti nel paese ed all'estero e creiamo un migliore futuro.
