| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Numero di modello: | NH6688K |
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Sistema curato: | Sistema di 96:4 HAA | Tempo curato: | 180℃/15min |
|---|---|---|---|
| Indice di acidità (mgKOH/g): | 20-25 | Viscosità (mPa·s/200℃): | 7000±1000 |
| Punto di rammollimento (℃): | 100~110 | Impiegati di vetro di transizione. (℃): | ~ 55 |
| Caratteristiche: | Fluidità eccellente | Uso: | Affinchè rivestimento della polvere di HAA siano curati a 180℃ |
| Evidenziare: | Primid ha saturato il poliestere di HAA,96/4 di poliestere di HAA |
||
96/4 di HAA Primid ha saturato le resine del poliestere con la fluidità eccellente
◎Introduzione
NH6688K è una resina carbossilica saturata del poliestere progettata affinchè il rivestimento della polvere di Primid XL 552 di 96.5:3.5 sia curato a 180℃.
I sistemi di rivestimento all'aperto della polvere sono divisi in due categorie: isocianurato di triglycidyl (TGIC) e hydroxyalkylamide (HAA) secondo i loro sistemi di trattamento. TGIC ha una struttura a resina epossidica dell'anello della triazine, il film pronto del rivestimento della polvere ha alta durezza, chiara e superficie luminosa del bordo, nessun fori di spillo in un rivestimento spesso, buona resistenza agli'agenti atmosferici, la resistenza d'ingiallimento e la velocità di trattamento regolabile; La sensibilità e la carcinogenicità potenziale, l'Unione Europea ha stipulato chiaramente che non dovrebbe essere usata come agente indurente per i rivestimenti della polvere; inoltre, dovuto la sua buona compatibilità con poliestere, piccolo TGIC molecolare produrrà le molecole relativamente piccole dopo l'aggiunta al poliestere. Con il forte effetto di plastificazione, in modo da TGIC notevolmente ridurrà la polvere Tg, che a sua volta colpisce la sua stabilità di stoccaggio. HAA ha una struttura altamente attiva dell'idrossile dell'amide, che presenta i vantaggi del risparmio energetico, della non tossicità e delle proprietà meccaniche. Inoltre, ha compatibilità difficile con poliestere e non riduce la polvere Tg basicamente, in modo da non colpisce la stabilità di stoccaggio della polvere; allo stesso tempo, dovuto il dovuto di HAA alla sua struttura chimica inerente, anche in assenza dei catalizzatori, la velocità di trattamento è ancora molto veloce ed il livellamento del rivestimento risultante non può essere soddisfacente.
NH6688K risolve i problemi di cui sopra, ha la prestazione di livellamento eccellente e finezza di superficie.
◎Caratteristiche di base
Fluidità eccellente
Buone proprietà meccaniche
Buona resistenza ai prodotti chimici ed all'anti-ingiallimento fine
◎Specifiche:

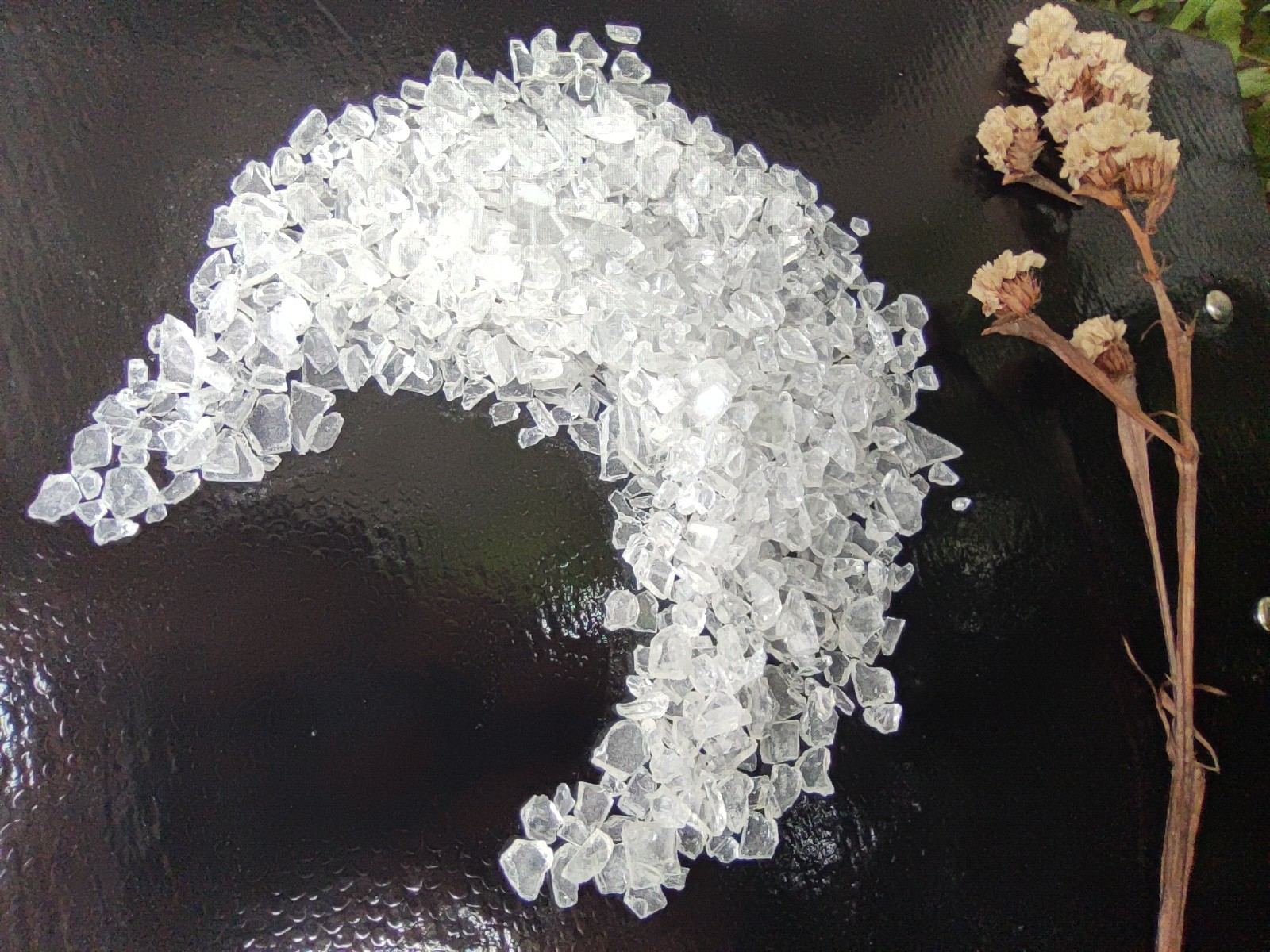

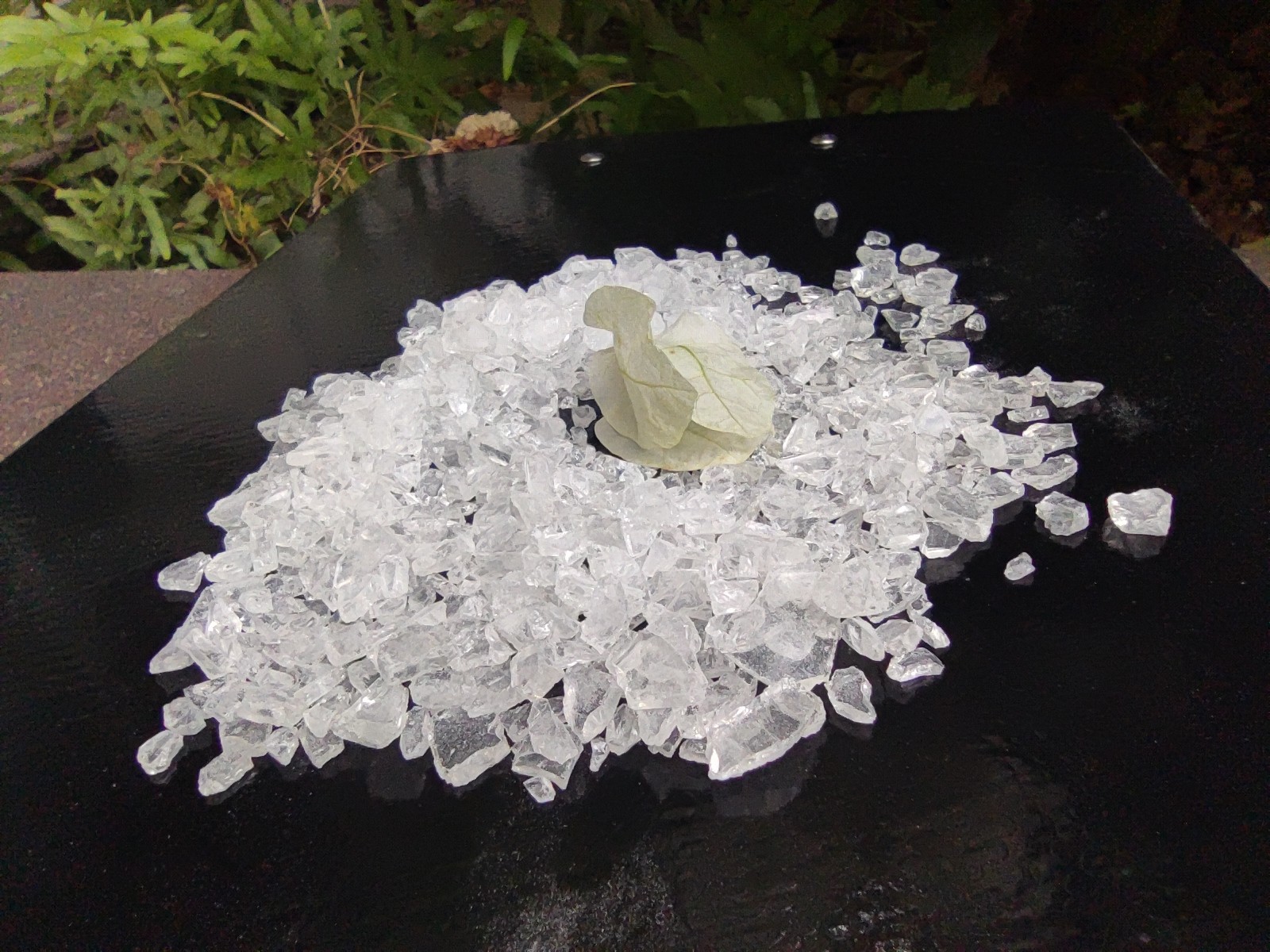

| Aspetto | Fiocco giallo pallido |
Colore (50% DMF) | Massimo: 2 |
| Indice d'acidità (mgKOH/g) | 20~25 |
| Punto di rammollimento (℃) | 100~110 |
| Impiegati di vetro di transizione. (℃) | ~55 |
| Viscosità di fusione (200℃, ICI, mPa·s) | 7000±1000 |
| Reattività a 180℃ (s, 3,5% T-105) | 240~360 |
| Trattamento del requisito | 180℃×10min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Raccomandi la formulazione:
| NH6688K | T-105 | Riempitore & pigmento | Livellamento | Benzoino | 701 | 703 |
| 579 | 21 | 380 | 8 | 4 | 4 | 4 |
◎Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 100~110℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◎Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: μm 50~100
Degreased ha laminato a freddo d'acciaio: 0.5mm
◎Proprietà del film:
| Tempo del gel (180℃, sec) | 220~330 |
| Flusso orizzontale (180℃, millimetri) | 23~27 |
Lucentezza (60°) | ≥88% |
Piegamento (φ1mm) | Passaggio |
| Adesivo (1mm, grado) | 0 |
| Durezza della matita | ≥1H |
| Impatto (50cm) | Passaggio |
Prova di stoccaggio (40℃, 24hr) | Buon |
◎Nota:
Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Più codici:
| Codice | Rapporto | Ciclo della cura | Avoirdupois (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| NH6686 | 96/4 | 180℃*10min | 24~29 | 4000~5500 | ~59 | 200-350 | Adatto a prodotti industriali generali. Richiesta bassa dell'agente indurente, buon flusso e foro di spillo liberi in film spessi. |
| NH6688K | 96/4 | 180℃*15min | 20~25 | 6000~8000 | ~55 | 240-360 | La fluidità eccellente, le buone proprietà meccaniche, la buona resistenza ai prodotti chimici e l'anti-ingiallimento fine, hanno potuto essere curate a 180℃. |
◎Profilo aziendale:
La scienza e tecnologia il Co., srl dei materiali di Kinte è secondaria in Cina Machinery l'Industry Corporation (un'azienda pubblica chiave direttamente diretta da SASAC, allineante nel 2021 284 fra il principale 500 del mondo). È un'impresa alta tecnologia nazionale nell'ambito dell'istituto di ricerca elettrico nazionale dell'apparecchiatura della Cina Co., srl (codice di riserva: 688128), un'impresa elencata sul MERCATO della STELLA di SSE. Mettendo a fuoco sulla R & S, sulla produzione e sulle vendite dei rivestimenti rispettosi dell'ambiente (rivestimenti della polvere, rivestimenti industriali portati dall'acqua) e delle resine del rivestimento della polvere, la società è commessa a migliorare la competitività del mercato globale dell'industria ricoprente rispettosa dell'ambiente della Cina. Ora ha stato bene al capo ed al promotore nello sviluppo tecnologico della Cina dei rivestimenti come pure delle resine rispettosi dell'ambiente del poliestere per i rivestimenti della polvere!
Abbiamo guadagnato ISO9001 e ISO14000, ISO18001, RoHS, certificazione dell'UL e certificato di QUALICOAT. dovuto la qualità eccellente e stabile, i nostri prodotti godono sempre di alta reputazione a casa e d'oltremare e sono stati venduti a più di 30 paesi.
Il ramo della resina del poliestere è stato fondato nel 2000, ora ci sono due fabbriche (fabbrica di DongGuan e fabbrica di TaiXing) con capacità di produzione annuale oltre 80.000 tonnellate e la capacità di produzione annuale ha raggiunto 120000 tonnellate da ora alla fine del 2020, aprendo la strada allo sviluppo differenziato globale. I nostri clienti includono molti produttori della polvere della superiore fila nel mondo quali AKZO, PPG, la TIGRE, PROTECH, il GIAPPONE, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, ecc.
Attacchiamo ininterrottamente ai principi degli affari «di qualità siamo la vita, aderiamo alla tecnologia di prima classe, alla qualità di prima classe, al costo di prima classe ed alla marca di prima classe». Vorremmo fornire un insieme completo dei servizi e delle soluzioni per sia domestico che all'estero i clienti e vorremmo andare insieme in avanti a futuro brillante con voi.
