| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numero di modello: | NH6586T |
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Trattamento della razione: | 95/5 di trattamento di HAA | Trattamento del requisito: | 180℃×10min |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 30-35 | Viscosità (200℃, cono/piatto, mPa·s): | 3500±500 |
| Punto di rammollimento: | 100~110℃ | Temperatura di transizione vetrosa: | ~60℃ |
| Proprietà: | Livellamento eccellente e proprietà meccaniche eccellenti | Applicazione: | Per il rivestimento della polvere di Primid XL 552 di 95:5 |
| Evidenziare: | 95/5 di HAA ha saturato le resine del poliestere,Polvere di Primid che ricopre le resine saturate del poliestere |
||
Il bene durevole 95/5 HAA ha saturato le resine del poliestere per i rivestimenti della polvere di Primid
◎Introduzione
NH-6586T è tipo chargerable versione di tribo di NH6586, è una resina carbossilica saturata del poliestere progettata affinchè il rivestimento della polvere di Primid XL 552 di 95:5 sia curato a 180℃.
NH-6586T adotta HAA che cura il sistema, il nome completo di HAA è N, N, N, adipamide (β-idrossietilico) di N'-tetrakis, che contiene il gruppo dell'amina nella molecola, che conduce alla prestazione d'ingiallimento insufficiente della superficie ricoprente. Il film ricoprente è all'l'ingiallimento incline a temperatura elevata, in modo dal film d'ingiallimento del rivestimento del sistema di HAA è difficile da verificarsi.
La resina del poliestere ottenuta tramite le materie prime specifiche ed i processi specifici ha segmenti del polyimide nei suoi segmenti molecolari, che ha la resistenza ad alta temperatura eccellente e proprietà d'ingiallimento ed usa le materie prime che contengono i gruppi di idrossile fenolici quale l'acido formico di phloroglucinol ed i monoesteri acidi ethanetricarboxylic partecipano alla reazione, il segmento del poliestere contiene i gruppi funzionali fenolici con forte abilità d'ingiallimento, di modo che i prodotti del poliestere hanno la resistenza ad alta temperatura eccellente e proprietà d'ingiallimento ed infine utilizzato nel rivestimento della polvere del sistema di HAA, la superficie rivestita con la prestazione d'ingiallimento eccellente può essere ottenuta.
◎Caratteristiche di base
Buona resistenza agli'agenti atmosferici
Livellamento eccellente
Proprietà meccaniche eccellenti
Buon anti-ingiallimento
Stabilità buona di stoccaggio
◎Raccomandi la formulazione:
NH-6582T/HAA
| NH6586T | HAA | Riempitore & pigmento | Agente di flusso | Benzoino | 701 | 703 |
| 285 | 15 | 190 | 4 | 2 | 2 | 2 |
◎Specifiche:

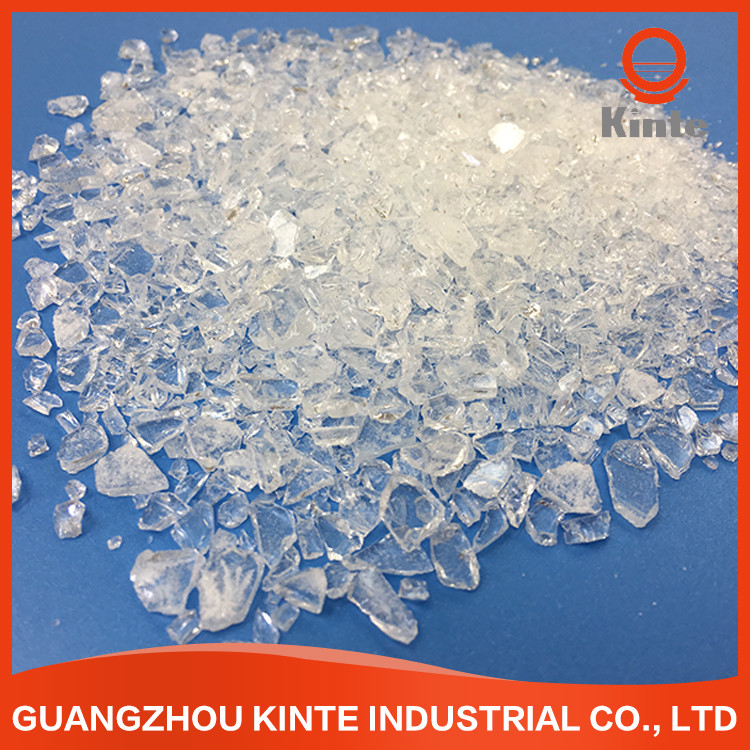

| Aspetto |

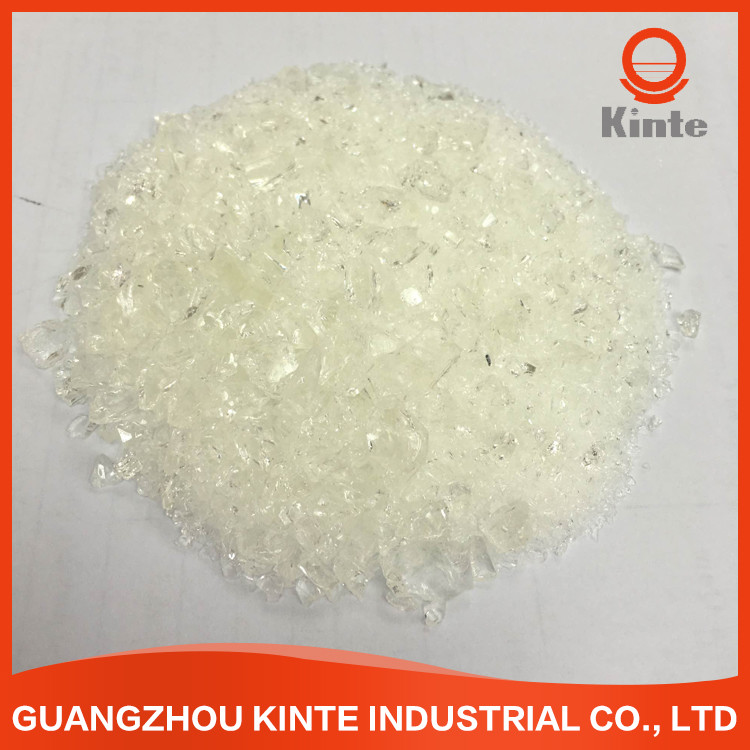

Fiocchi giallo pallidi |
| Colore (50% DMF) |
Massimo: 1 |
| Indice d'acidità (mgKOH/g) | 30~35 |
| Punto di rammollimento (℃) | 100~110 |
| Impiegati di vetro di transizione. (℃) | ~60 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) |
3500±500 |
| Reattività a 180℃ (s, 5% XL552) |
380±100 |
| Trattamento del requisito | 180℃×10min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~70μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 180~320 |
| Flusso orizzontale (180℃, millimetri) | 25~30 | |
| Lucentezza (60°) | ≥88% | |
| Piegamento (φ2mm) | Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio | |
◎Nota:
Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Profilo aziendale:
La scienza e tecnologia il Co., srl dei materiali di Kinte è secondaria in Cina Machinery l'Industry Corporation (un'azienda pubblica chiave direttamente diretta da SASAC, allineante nel 2021 284 fra il principale 500 del mondo). È un'impresa alta tecnologia nazionale nell'ambito dell'istituto di ricerca elettrico nazionale dell'apparecchiatura della Cina Co., srl (codice di riserva: 688128), un'impresa elencata sul MERCATO della STELLA di SSE. Mettendo a fuoco sulla R & S, sulla produzione e sulle vendite dei rivestimenti rispettosi dell'ambiente (rivestimenti della polvere, rivestimenti industriali portati dall'acqua) e delle resine del rivestimento della polvere, la società è commessa a migliorare la competitività del mercato globale dell'industria ricoprente rispettosa dell'ambiente della Cina. Ora ha stato bene al capo ed al promotore nello sviluppo tecnologico della Cina dei rivestimenti come pure delle resine rispettosi dell'ambiente del poliestere per i rivestimenti della polvere!
Nel 2017, la nuova base di produzione con 80000 tonnellate di capacità annuale è stata messa in costruzione a Dongguan, Guangdong e la capacità di produzione annuale ha raggiunto 120000 tonnellate da ora alla fine del 2020, aprendo la strada allo sviluppo differenziato globale.
