| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numero di modello: | NH6582T |
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Tipo della cura: | Lle resine di 95/5 di poliestere di HAA | Tempo di cura: | 180℃×10min |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 30-35 | Viscosità (200℃, cono/piatto, mPa·s): | 5400±800 |
| Punto di rammollimento: | 100~110℃ | Temperatura di transizione vetrosa: | ~61℃ |
| Proprietà: | Proprietà meccaniche eccellenti | Applicazione: | Per il rivestimento della polvere di Primid XL 552 di 95:5 |
| Evidenziare: | Primid ha saturato le resine del poliestere,Polvere curata che ricopre le resine saturate del poliestere |
||
Il 95:5 Primid ha saturato le resine del poliestere per 180℃ ha curato i rivestimenti della polvere
◎Introduzione
NH-6582T è tipo chargerable di NH6582, resina carbossilica saturata di tribo del poliestere progettata affinchè il rivestimento della polvere di Primid XL 552 di 95:5 sia curato a 180℃.
I modelli con T indicano i rivestimenti della polvere fatti con questa resina del poliestere che può essere spruzzata con una pistola di attrito.
I metodi di ricoprire gli articoli di rivestimenti della polvere comprendono generalmente il rivestimento elettrostatico ed il rivestimento a letto fluidizzato. Nel metodo ricoprente elettrostatico, la dimensione delle particelle media del rivestimento della polvere usato è μm 30 o di meno, che tendono solitamente ad agglomerare le particelle del rivestimento della polvere, con conseguente scorrevolezza riduttrice del rivestimento al forno dovuto l'inclusione delle particelle obbligatorie. Ancora, la fluidità dei rivestimenti della polvere nella forma della polvere è ridotta, di modo che l'oggetto rivestito non può essere ricoperto uniformemente, con conseguente rivestimento con la scorrevolezza bassa. D'altra parte, i rivestimenti con μm medio di 30 di dimensione delle particelle un maggior hanno avuti una tendenza riduttrice ad attaccare, ma dopo avere cotto, hanno provocato la formazione di grandi vuoti interparticle. Se applicato sottilmente (circa 50 [la MU] m. o più di meno), il rivestimento risultante sarà meno regolare dopo avere cotto.
Ottimizzando la formula della sintesi del poliestere, NH-6582T può risolvere i problemi di cui sopra. Il rivestimento della polvere pronto da NH-6582T non ha fori di spillo quando applica i film spessi.
◎Caratteristiche di base
Proprietà meccaniche eccellenti
Buon anti-ingiallimento
Foro di spillo libero in film spessi
Buona stabilità di stoccaggio e di resistenza agli'agenti atmosferici
◎Raccomandi la formulazione:
NH-6582T/HAA
| NH6582T | Primid XL-552 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specifiche:

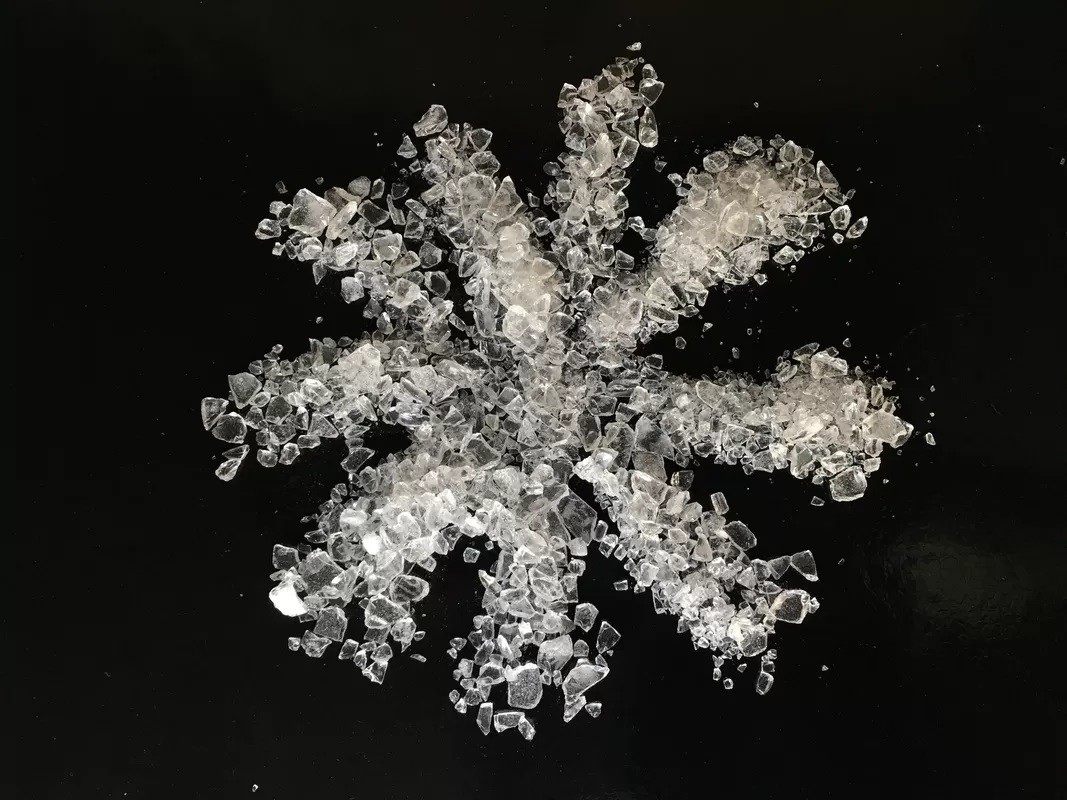

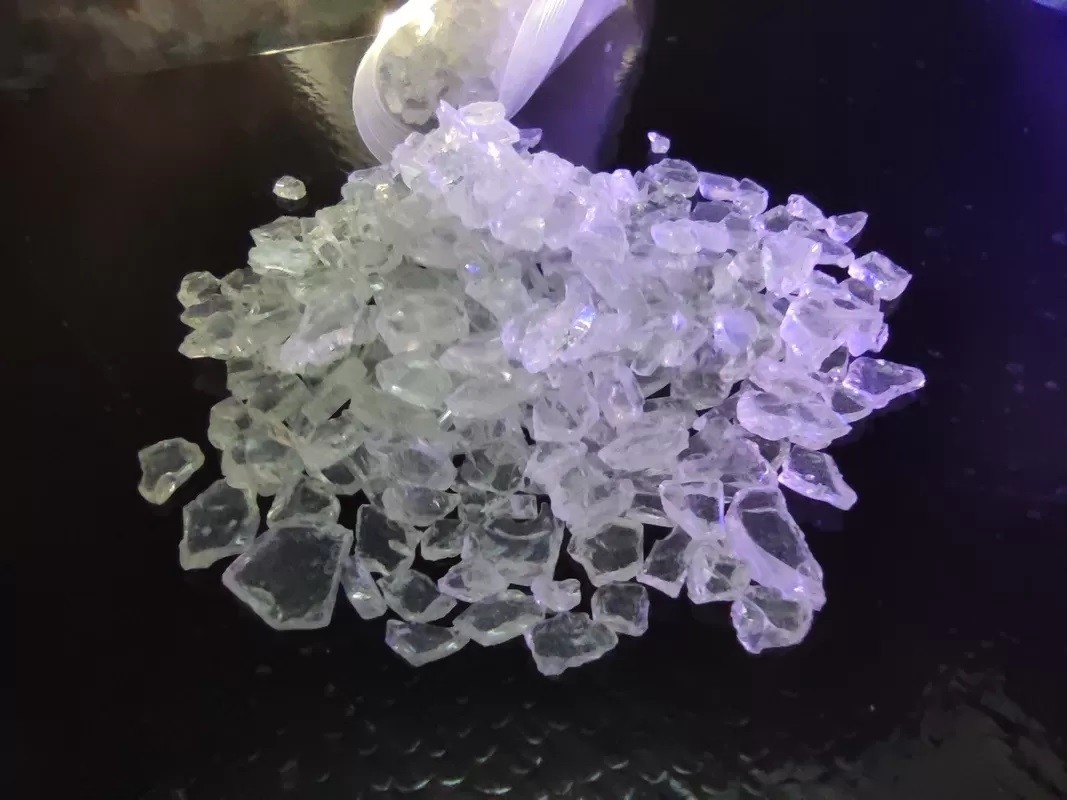

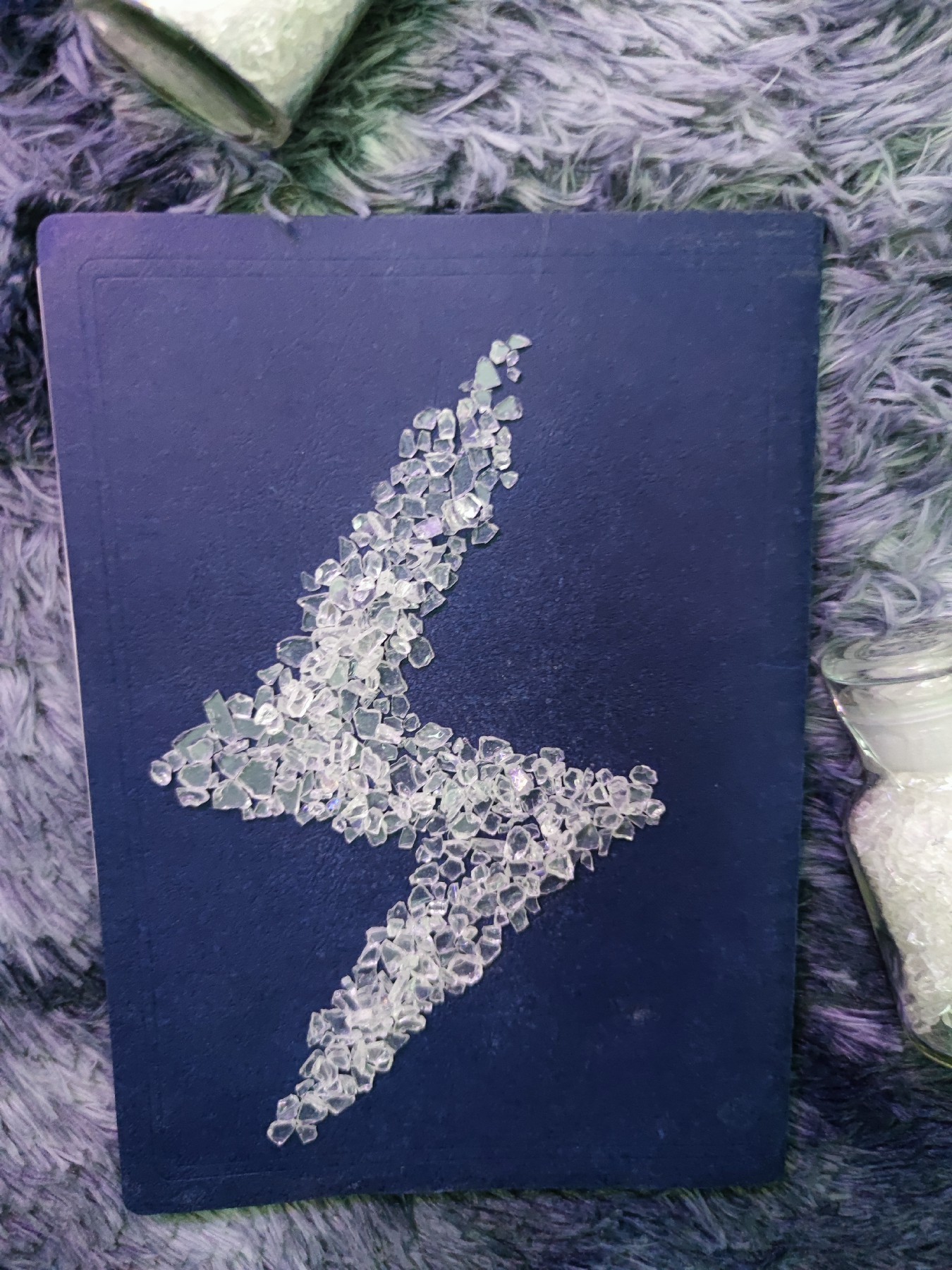

| Aspetto | fiocchi trasparenti bianchi o giallo pallidi |
| Colore (50% DMF) | Massimo: 2 |
| Indice d'acidità (mgKOH/g) | 30~35 |
| Punto di rammollimento (℃) | 100~110 |
| Impiegati di vetro di transizione. (℃) | ~61 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 5400±800 |
| Reattività a 180℃ (s, 5% XL552) | 185±35 |
| Trattamento del requisito | 180℃×10min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~70μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 120~200 |
| Flusso orizzontale (180℃, millimetri) | 23~27 | |
| Lucentezza (60°) | ≥85% | |
| Piegamento (φ1mm) | Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio | |
◎Nota:
Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Profilo aziendale:
La scienza e tecnologia il Co., srl dei materiali di Kinte è secondaria in Cina Machinery l'Industry Corporation (un'azienda pubblica chiave direttamente diretta da SASAC, allineante nel 2021 284 fra il principale 500 del mondo). È un'impresa alta tecnologia nazionale nell'ambito dell'istituto di ricerca elettrico nazionale dell'apparecchiatura della Cina Co., srl (codice di riserva: 688128), un'impresa elencata sul MERCATO della STELLA di SSE. Mettendo a fuoco sulla R & S, sulla produzione e sulle vendite dei rivestimenti rispettosi dell'ambiente (rivestimenti della polvere, rivestimenti industriali portati dall'acqua) e delle resine del rivestimento della polvere, la società è commessa a migliorare la competitività del mercato globale dell'industria ricoprente rispettosa dell'ambiente della Cina. Ora ha stato bene al capo ed al promotore nello sviluppo tecnologico della Cina dei rivestimenti come pure delle resine rispettosi dell'ambiente del poliestere per i rivestimenti della polvere!
Nel 2017, la nuova base di produzione con 80000 tonnellate di capacità annuale è stata messa in costruzione a Dongguan, Guangdong e la capacità di produzione annuale ha raggiunto 120000 tonnellate da ora alla fine del 2020, aprendo la strada allo sviluppo differenziato globale.
