| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numero di modello: | NH0307G-1 |
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Trattamento del tipo: | 93/7 di poliestere TGIC o 95/5 di poliestere HAA | Trattamento del requisito: | 200℃×10min (TGIC) o 180℃×10min (HAA) |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 30-36 | Viscosità di fusione (mPa·s/200℃): | 3200±800 |
| Punto di rammollimento: | 105~115℃ | Temperatura di transizione vetrosa: | ~ 63℃ |
| Proprietà: | Alta costo-prestazione | Applicazione: | Raccomandato per i rivestimenti della polvere della grinza e della sabbia |
| Evidenziare: | Resina di trattamento lenta del poliestere di TGIC,Polvere della grinza che ricopre la resina del poliestere di TGIC |
||
Resina di trattamento lenta del poliestere di TGIC per i rivestimenti della polvere della grinza e della sabbia
◎Introduzione
NH0307G-1 è una resina saturata del poliestere utilizzata nel rivestimento della polvere del poliestere/TGIC
sistema e sistema di rivestimento della polvere del poliestere/HAA.
I modelli con un G indicano i rivestimenti della polvere fatti con questa resina del poliestere che è adatta a trattamento infornato diretto della fornace.
Il metodo di riscaldamento della corrente di circolazione del gas può essere riscaldamento diretto o riscaldamento indiretto. Il cosiddetto metodo di riscaldamento diretto è che il combustibile è bruciato nella fiamma aperta nella presa d'aria di circolazione, che appartiene al riscaldamento aperto del fuoco. Il gas di combustione ad alta temperatura generato è mescolato con il flusso d'aria di circolazione e registra il contenitore di getto nella fornace nell'ambito dell'azione del fan di circolazione ed il rivestimento è curato attraverso l'ugello. I vantaggi della fornace diretto-infornata che cura il metodo sono che il tempo di riscaldamento della fornace è veloce e l'accuratezza del controllo della temperatura è alta.
◎Caratteristiche di base
Versione di trattamento lenta di NH0307, adatta a trattamento infornato diretto della fornace
Redditizio alto
Stabilità eccellente di stoccaggio
Raccomandato per i rivestimenti della polvere della grinza e della sabbia
◎Raccomandi la formulazione:
NH0307G-1/TGIC
| NH0307G-1 | TGIC | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 | 703 |
| 300 | 22,6 | 190 | 4 | 2 | 2,5 | / |
NH0307G-1/HAA
| NH0307G-1 | T-105 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 | 703 |
| 300 | 15,8 | 190 | 4 | 2 | 2 | 2 |
◎Specifiche:

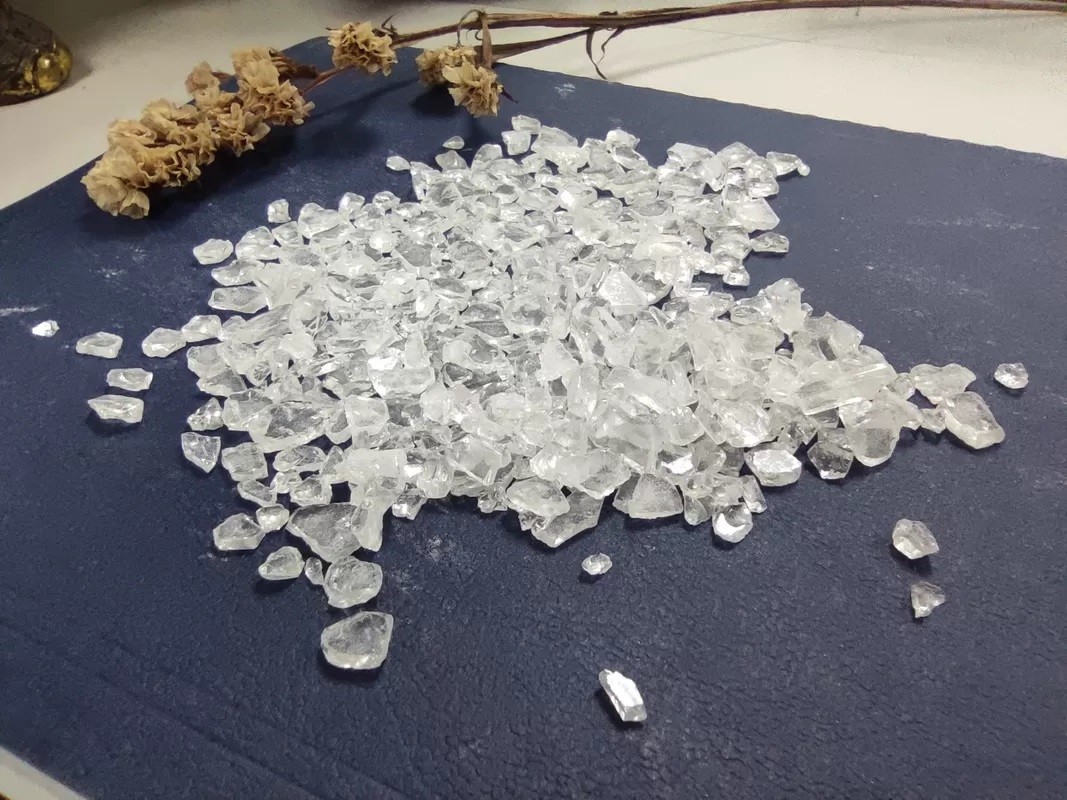

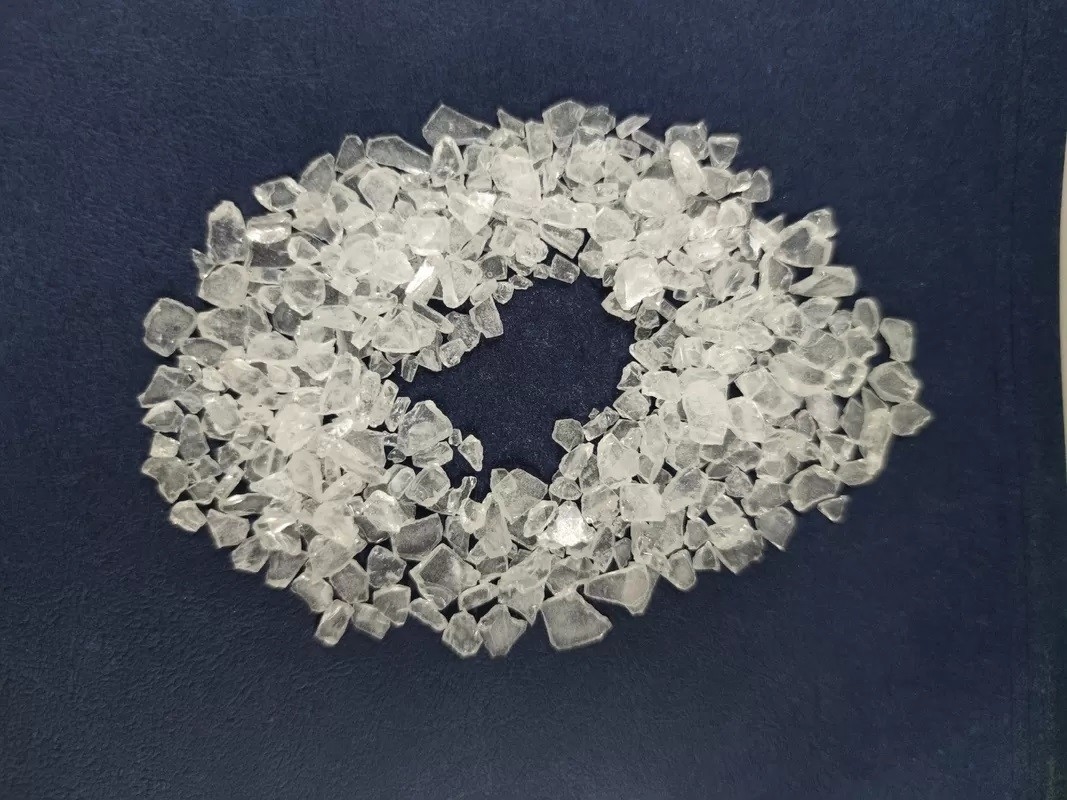

| Aspetto | fiocchi trasparenti bianchi o giallo pallidi |
| Indice d'acidità (mgKOH/g) | 30~36 |
| Punto di rammollimento (℃) | 105~115 |
| Impiegati di vetro di transizione. (℃) | ~63 |
| Viscosità di fusione (200℃, ICI, mPa·s) | 3200±800 |
| Reattività a 180℃ (s, 7% TGIC) | 320±80 |
| Trattamento del requisito |
200℃×10min (TGIC) 180℃×10min (HAA) |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | |
| Temperatura del rivestimento | 100~110℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 60~80μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 300~600 |
| Flusso orizzontale (180℃, millimetri) | 26~30 | |
| Lucentezza (60°) | ≥80% | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio | |
◎Nota:
Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Profilo aziendale:
La scienza e tecnologia il Co., srl dei materiali di Kinte è secondaria in Cina Machinery l'Industry Corporation (un'azienda pubblica chiave direttamente diretta da SASAC, allineante nel 2021 284 fra il principale 500 del mondo). È un'impresa alta tecnologia nazionale nell'ambito dell'istituto di ricerca elettrico nazionale dell'apparecchiatura della Cina Co., srl (codice di riserva: 688128), un'impresa elencata sul MERCATO della STELLA di SSE. Mettendo a fuoco sulla R & S, sulla produzione e sulle vendite dei rivestimenti rispettosi dell'ambiente (rivestimenti della polvere, rivestimenti industriali portati dall'acqua) e delle resine del rivestimento della polvere, la società è commessa a migliorare la competitività del mercato globale dell'industria ricoprente rispettosa dell'ambiente della Cina. Ora ha stato bene al capo ed al promotore nello sviluppo tecnologico della Cina dei rivestimenti come pure delle resine rispettosi dell'ambiente del poliestere per i rivestimenti della polvere!
Nel 2017, la nuova base di produzione con 80000 tonnellate di capacità annuale è stata messa in costruzione a Dongguan, Guangdong e la capacità di produzione annuale ha raggiunto 120000 tonnellate da ora alla fine del 2020, aprendo la strada allo sviluppo differenziato globale.
