| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numero di modello: | NH3368 |
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Trattamento del rapporto: | 94/6 di sistema di TGIC | tempo di maturazione: | 160℃×15~20min |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 31-36 | Viscosità di fusione (ICI, mPa·℃ di s /200): | 2000~4000 |
| Punto di rammollimento: | 95~115℃ | Temperatura di transizione vetrosa: | ~ 63℃ |
| Proprietà: | Temperatura di trattamento bassa e resistenza al gelo eccellente | Applicazione: | Per i rivestimenti della polvere del sistema del poliestere TGIC |
| Evidenziare: | Resina di trattamento bassa del poliestere di TGIC,La resina del poliestere di resistenza al gelo TGIC |
||
Basso curando 94/6 di resina del poliestere di TGIC con resistenza al gelo eccellente
◎Introduzione
NH3368 è una resina carbossilica saturata del poliestere per il sistema di rivestimento della polvere di polyester/TGIC.
A lungo, la pittura è stata dissolta e diluito stata con i solventi organici. Durante il processo di uso, le emissioni del COV sono accompagnate, che spreca le risorse ed inquina l'ambiente. Tuttavia, le mani della polvere non hanno emissioni del COV durante l'uso ed hanno le caratteristiche ben note 4E (economia, risparmio energetico, ecologia ed efficienza).
Tuttavia, rispetto a pittura convenzionale, le mani della polvere presentano gli svantaggi di più alta temperatura di trattamento di cottura (generalmente 180~200°C) e tempo bollente maggiore. L'alta temperatura bollente porta le considerevoli difficoltà alla mano dei substrati sensibili al calore quali la plastica, il legno e le parti di metallo della lega per saldatura, che limita l'espansione della gamma dell'applicazione di mani della polvere; il tempo bollente è lungo, il ciclo di produzione del prodotto è lungo e la produzione è efficiente basso.
La temperatura di trattamento della bassa temperatura che cura i rivestimenti della polvere è generalmente 140~160°C. Tenendo conto del risparmio energetico, della riduzione dei costi, del miglioramento di efficienza e dell'espansione della portata di applicazione dei rivestimenti della polvere, lo sviluppo della bassa temperatura che cura i rivestimenti della polvere è di grande importanza.
Il tempo di maturazione di NH3368 è 160℃×15~20min, che soddisfa le richieste di trattamento di bassa temperatura. Allo stesso tempo, ottimizzando la formula del poliestere, il rivestimento della polvere pronto con questo poliestere non precipiterà le sostanze del tipo di polvere sulla superficie anche dopo cottura ed il trattamento ad una bassa temperatura a lungo ed ha prestazione difioritura eccellente, in modo da non farà diminuire la lucentezza del rivestimento e non colpisce l'aspetto del rivestimento.
◎Caratteristiche di base
Temperatura di trattamento bassa
Resistenza al gelo eccellente
Livellamento eccellente
Proprietà meccaniche eccezionali
Buone estinzione e resistenza agli'agenti atmosferici.
◎Raccomandi la formulazione:
| Materiali | NH3368 | TGIC | Pigmento & riempitore | Livellamento dell'agente | Benzoino | 701 |
| Formula | 558 | 42 | 377 | 8 | 10 | 5 |
◎Specifiche:

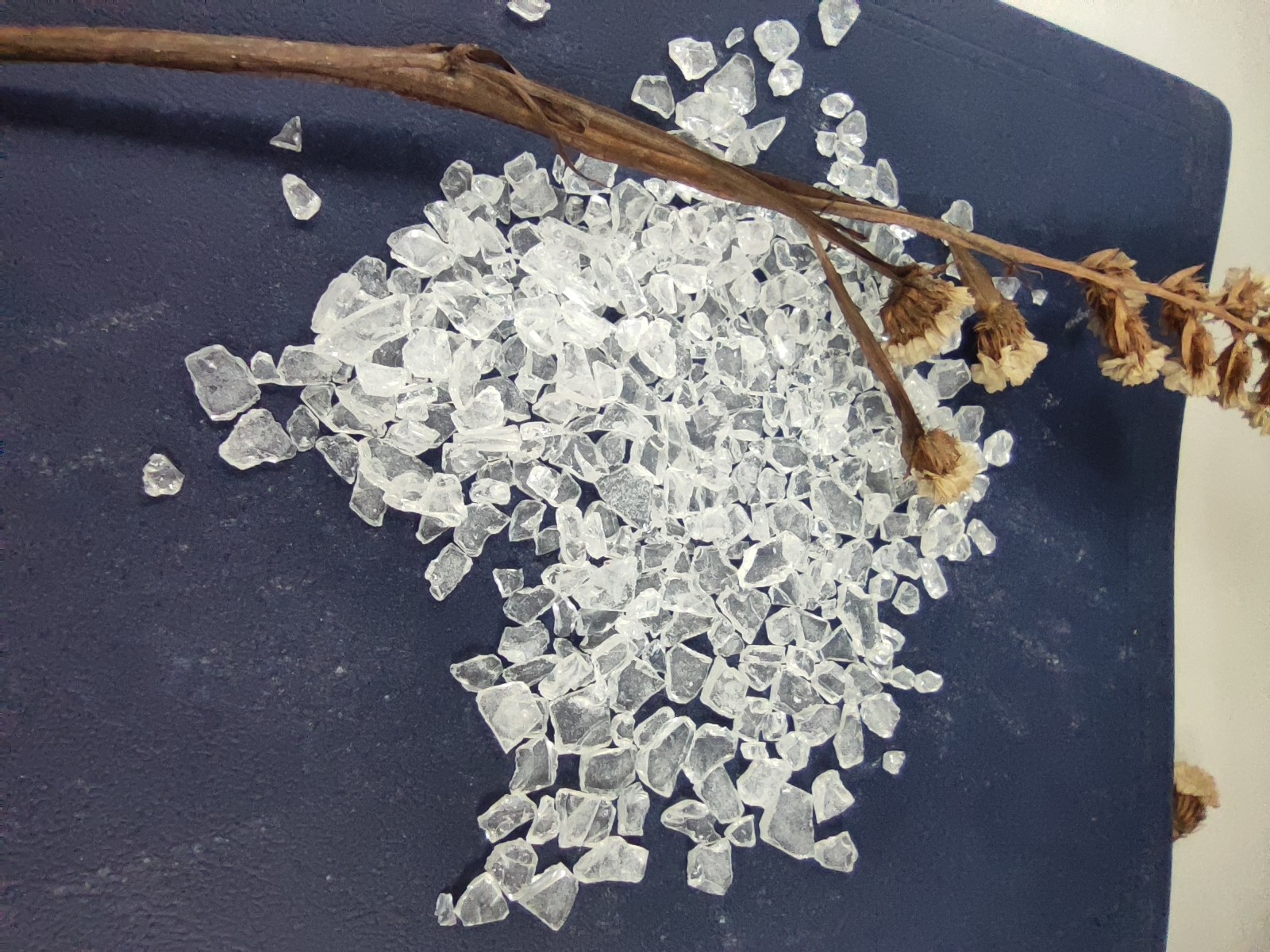

| Aspetto | fiocchi trasparenti bianchi o giallo pallidi |
| Indice d'acidità (mgKOH/g) | 31~36 |
| Punto di rammollimento (℃) | 95~110 |
| Impiegati di vetro di transizione. (℃) | ~63 |
| Viscosità di fusione (200℃, ICI, mPa·s) |
2000~4000 |
| Reattività a 180℃ (s, 6% TGIC) |
80~220 |
| Trattamento del requisito |
160℃×15~20min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | |
|
Zona I: 90~110℃ |
Zona II: 100~110℃ |
|
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~70μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 70~250 |
| Flusso orizzontale (180℃, millimetri) | 24~28 | |
| Lucentezza (60°) | ≥85% | |
|
Piegamento (φ1mm) |
Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio | |
◎Nota:
Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Profilo aziendale:
La scienza e tecnologia il Co., srl dei materiali di Kinte è secondaria in Cina Machinery l'Industry Corporation (un'azienda pubblica chiave direttamente diretta da SASAC, allineante nel 2021 284 fra il principale 500 del mondo). È un'impresa alta tecnologia nazionale nell'ambito dell'istituto di ricerca elettrico nazionale dell'apparecchiatura della Cina Co., srl (codice di riserva: 688128), un'impresa elencata sul MERCATO della STELLA di SSE. Mettendo a fuoco sulla R & S, sulla produzione e sulle vendite dei rivestimenti rispettosi dell'ambiente (rivestimenti della polvere, rivestimenti industriali portati dall'acqua) e delle resine del rivestimento della polvere, la società è commessa a migliorare la competitività del mercato globale dell'industria ricoprente rispettosa dell'ambiente della Cina. Ora ha stato bene al capo ed al promotore nello sviluppo tecnologico della Cina dei rivestimenti come pure delle resine rispettosi dell'ambiente del poliestere per i rivestimenti della polvere!
Nel 2017, la nuova base di produzione con 80000 tonnellate di capacità annuale è stata messa in costruzione a Dongguan, Guangdong e la capacità di produzione annuale ha raggiunto 120000 tonnellate da ora alla fine del 2020, aprendo la strada allo sviluppo differenziato globale.
