| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numero di modello: | NH6381A&NH6688A |
| Quantità di ordine minimo: | 1000kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Trattamento del sistema: | Primid che cura sistema | Trattamento della circostanza: | 180℃×15min o 200℃×10min |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 48-54 & 19-25 | Viscosità di fusione (mPa·s/200℃): | 2800-4800 & 4500-7500 |
| Punto di rammollimento (℃): | 102~112 & 100~110 | Impiegati di vetro di transizione. (℃): | ~60 & ~56 |
| Proprietà: | Bene durevole eccellente e film basso di lucentezza | Applicazione: | Per i rivestimenti bassi della polvere del poliestere/primid di lucentezza |
| Evidenziare: | Resina mescolata durevole eccellente di Polyetser,Lucentezza bassa mescolata della resina di Polyetser |
||
HAA durevole eccellente ha mescolato la resina di Polyetser per il rivestimento basso della polvere di lucentezza
◎Introduzione
NH6381A/NH6688A sono resine carbossiliche saturate del poliestere per i rivestimenti bassi della polvere del poliestere/primid di lucentezza da una procedura asciutta di miscela.
I modelli con A indicano che questa resina del poliestere è senza stagno, che pricipalmente è preparata usando i catalizzatori senza stagno.
Il catalizzatore organico della latta ha ad alta attività ed i prodotti del poliestere prodotti usando sono bianchi a colori e la sua prestazione soddisfa le richieste dei rivestimenti della polvere. Di conseguenza, attualmente è usata come catalizzatore per i poliesteri per i rivestimenti per tutti gli usi della polvere. Tuttavia, parecchi incidenti d'avvelenamento non industriali di organotina si sono verificati negli ultimi anni, che ha destato la preoccupazione di tutti i partiti per quanto riguarda la tossicità di organotina. Attualmente, i composti organostannici sono stati identificati come i disruptori endocrini e sostanze tossiche persistenti importanti.
Lo IOS-MAT-0054 standard (V9) ha formulato da IKEA in riferimento a EN71-3: 2013 non permette l'uso affatto del genere di composti organostannici e questa resina è completamente esente da latta ed i rivestimenti della polvere pronti con possono essere esportati all'Unione Europea per l'applicazione i giocattoli, la mobilia di IKEA, ecc.
◎Caratteristiche di base
Film basso di lucentezza
Stabilità eccellente di stoccaggio
Buona resistenza ai prodotti chimici ed all'anti-ingiallimento fine
Weatherablity durevole eccellente
◎Raccomandi la formulazione:
| Formulazione | NH6381A | NH6688A | XL552 | Riempitore & pigmento | Livellamento dell'agente | Benzion |
| Io | 200 | — | 15 | 150 | 2,4 | 1,2 |
| II | — | 200 | 7,5 | 150 | 2,4 | 1,2 |
◎Specifiche I:
| NH6381A | NH6688A | |

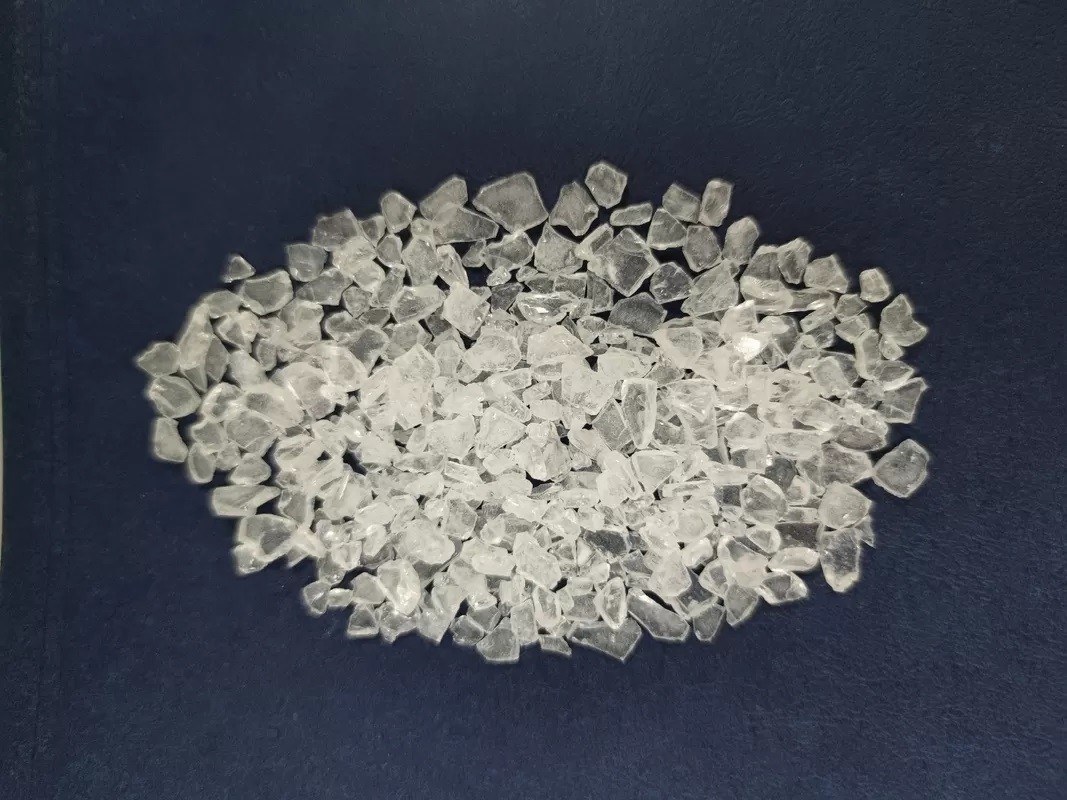

| Aspetto | fiocco giallo pallido | fiocco giallo pallido |
| Colore (50% DMF) | ≤3 | ≤3 |
| Indice di acidità (mgKOH/g) | 48~54 | 19~25 |
| Punto di rammollimento (℃) | 102~112 | 100~110 |
| Impiegati di vetro di transizione. (℃) | ~60 | ~56 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 2800~4800 | 4500~7500 |
| Reattività a 180℃ (s, 7%, 4% XL552) | 60~150 | 250~500 |
| Trattamento del requisito | 180℃×15min o 200℃×10min | |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg | |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | ||
| Zona I: 90~110℃ | Zona II: 110~120℃ | ||
| Velocità di rotazione | 500~1200rpm | ||
| Finezza di polvere | <100μm | ||
| Estrudato di mescolamento I ed II con il 1:1 di rapporto di peso prima della molatura. | |||
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV | |
| Spessore di film ricoprente | 50~80μm | ||
| Acciaio laminato a freddo sgrassato | 0.5mm | ||
| Proprietà del film | NH6381A | NH6688A | |
| Tempo del gel (180℃, sec) | 60~150 | 250~450 | |
| Scorra (180℃, millimetri) | 22~25 | 23-28 | |
| Lucentezza (60°) | ≤40% | ||
| Adesivo (1mm, grado) | 0 | ||
| Durezza della matita | 1H | ||
| Resistenza all'urto diretta (50cm) | Passaggio | ||
| Prova di stoccaggio (40℃, 24hr) | Buon | ||
◎Nota:
Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Profilo aziendale
La scienza e tecnologia il Co., srl dei materiali di Kinte è secondaria in Cina Machinery l'Industry Corporation (un'azienda pubblica chiave direttamente diretta da SASAC, allineante nel 2021 284 fra il principale 500 del mondo). È un'impresa alta tecnologia nazionale nell'ambito dell'istituto di ricerca elettrico nazionale dell'apparecchiatura della Cina Co., srl (codice di riserva: 688128), un'impresa elencata sul MERCATO della STELLA di SSE. Mettendo a fuoco sulla R & S, sulla produzione e sulle vendite dei rivestimenti rispettosi dell'ambiente (rivestimenti della polvere, rivestimenti industriali portati dall'acqua) e delle resine del rivestimento della polvere, la società è commessa a migliorare la competitività del mercato globale dell'industria ricoprente rispettosa dell'ambiente della Cina. Ora ha stato bene al capo ed al promotore nello sviluppo tecnologico della Cina dei rivestimenti come pure delle resine rispettosi dell'ambiente del poliestere per i rivestimenti della polvere!
