| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Reach, ROHS, Qualicoat |
| Numero di modello: | TI3905 |
| Quantità di ordine minimo: | 1000KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Tipo di prodotto: | Isocianato del poliestere TGIC/ | Tempo di cura: | 200℃×15min |
|---|---|---|---|
| Vumber acido (mgKOH/g): | 30~35 | Indice dell'idrossile (mgKOH/g): | 15~25 |
| Viscosità (mPa·s/200℃): | 3000~4000 | Reattività a 180℃ (s): | 220~320 |
| Proprietà: | Livellamento eccellente, resistenza chimica buona | Applicazione: | Per i rivestimenti della polvere di stampa a trasferimento termico |
| Evidenziare: | Resina bifunzionale del poliestere dell'isocianato,Trasferimento di calore che stampa la resina del poliestere dell'isocianato |
||
Resina saturata bifunzionale di livellamento eccellente del poliestere per i rivestimenti della polvere di stampa del trasferimento di calore
◎Introduzione
TI3905 è una resina saturata bifunzionale del poliestere per il sistema di rivestimento della polvere dell'isocianato del poliestere TGIC/, adatta a rivestimenti della polvere della stampa del trasferimento di calore con chiara struttura di trasferimento.
Il rivestimento opaco della polvere pronto dalla resina del poliestere e dall'agente indurente carbossilico-terminati di TGIC è difficile da raggiungere una lucentezza inferiore a 10 ed il livellamento del rivestimento e le proprietà meccaniche sono difettosi; il rivestimento Idrossile-terminato della polvere della stuoia della resina del poliestere principale utilizzazione l'alto e metodo di mescolamento basso della stuoia dell'idrossile. Il rivestimento della polvere della stuoia pronto con questo metodo ha proprietà eccellenti, ma il suo controllo dei processi è difficile ed il costo della preparazione è alto.
La resina bifunzionale del poliestere ha entrambi i gruppi carbossilici terminali e gruppi di idrossile terminali, che fornisce più possibilità per i cambiamenti di formula per la preparazione dei rivestimenti opachi della polvere e può preparare la rete che compenetrante unita con legami atomici incrociati i rivestimenti opachi hanno formato dovuto il trattamento multiplo in moda da potere combinarsi la prestazione ed i vantaggi sia delle resine carbossilico-terminate che idrossile-terminate del poliestere.
◎Caratteristiche di base
Livellamento eccellente
Buone proprietà meccaniche
Buona resistenza chimica
Adatto a rivestimenti della polvere di stampa del trasferimento di calore
◎Raccomandi la formulazione:
| TI-3905 | TGIC | B1530 | Filler&Pigment | Livellamento dell'agente | Benzoino | 701 |
| 512 | 38 | 57 | 376 | 8 | 4 | 5 |
◎Specifiche
| Aspetto | Fiocchi giallo pallidi |
| Colore (50% DMF) | massimo: 3 |
| Indice di acidità (mgKOH/g) | 30~35 |
| Indice dell'idrossile (mgKOH/g) | 15~25 |
| Punto di rammollimento (℃) | 103~113 |
| Impiegati di vetro di transizione. (℃) | ~63 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 3000~4000 |
| Reattività a 180℃ (s, 7% TGIC e 10% B1530) | 220~320 |
| Trattamento del requisito | 200℃×15min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Proprietà del film
| Tempo del gel (180℃, sec) | 290~500 |
| Flusso orizzontale (180℃, millimetri) | 28~31 |
| Lucentezza (60°) | ≥85% |
| Piegamento (φ1mm) | Passaggio |
| Adesivo (1mm, grado) | 0 |
| Durezza della matita | ≥1H |
| Impatto (50cm) | passaggio |
◎Più codice
| Codice | Rapporto | Ciclo della cura | Indice d'acidità (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| TI3906 |
TGIC 93/7 B1530 90/10 |
200℃*15min | 30~35 | 2500~4500 | ~63 | 260-380 | Resina saturata bifunzionale del poliestere, valore idrossilato 15-30 mgKOH/g, flusso eccellente e prestazione eccellente di estinzione. |
| TI3905 |
TGIC 93/7 B1530 90/10 |
200℃*15min | 30~35 | 3000~4000 | ~63 | 220-320 | Resina saturata bifunzionale del poliestere, valore idrossilato 15-25 mgKOH/g, flusso eccellente. Adatto a rivestimenti termici della polvere della stampa di trasferimento con la chiara immagine di trasferimento. |
◎Nota: Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).

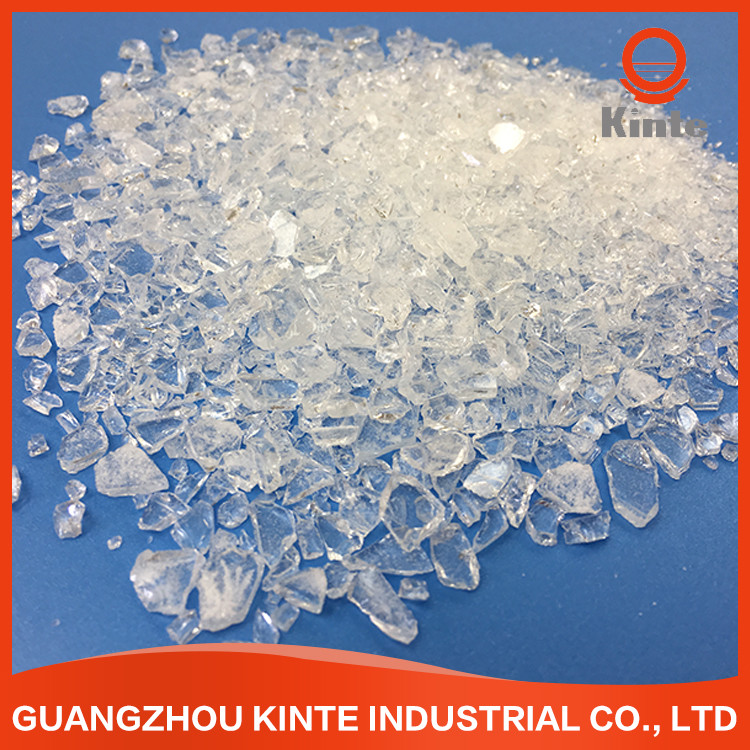

◎Manifestazione del prodotto
