| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO14000, ISO90001, Qualicoat, ROHS, Reach |
| Numero di modello: | NH5001 & NH5508 |
| Quantità di ordine minimo: | 1000KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Tipo di prodotto: | resine Asciutto-mescolate del poliestere | Trattamento del sistema: | TGIC ha curato il sistema |
|---|---|---|---|
| Rapporto: | 90/10 & 95/5 | Trattamento del ciclo: | 200℃×10min |
| Proprietà: | Durevolezza e flusso all'aperto eccellenti | Applicazione: | Asciutto-mescolato per i rivestimenti bassi della polvere di lucentezza |
| Avoirdupois (mgKOH/g): | 46~54 & 19~25 | Tg (℃): | ~65 & ~63 |
| Evidenziare: | TGIC ha curato la resina mescolata asciutta del poliestere,Resina mescolata saturata del poliestere |
||
TGIC Cured Asciutto-ha mescolato la resina del poliestere, resine del poliestere saturate la durevolezza all'aperto eccellente
◎Introduzione
NH5001/NH5508 sono resine carbossiliche saturate del poliestere per i rivestimenti bassi della polvere di lucentezza polyester/TGIC tramite un processo di mescolamento a secco.
Negli ultimi anni, l'industria delle mani è nell'ascendente e l'uscita totale di pittura inoltre ha saltato alla prima linea del mondo, formante un gruppo industriale relativo, attivamente promuovendo la rivoluzione tecnologica e lo sviluppo nel campo di verniciatura tradizionale. Durante questo periodo, le mani luminose di alto-lucentezza profondamente erano amate dai consumatori per il loro colore e luminosità luminosi ed hanno dominato le mani commercializzano a lungo. Tuttavia, con il miglioramento continuo dei livelli di vita della gente, da un lato, i consumatori ritengono che la riflessione delle mani luminose di alto-lucentezza sia più seria dopo la ripresa, che è nociva agli occhi umani; d'altra parte, il concetto estetico dei consumatori sempre più è inclinato a svago, alla moda e personale. Accoppiato con la richiesta rombante delle industrie dell'automobile del mio paese e dell'elettrodomestico. Questi fattori hanno condotto ad un aumento drammatico nella richiesta delle mani basse di lucentezza con un aspetto più morbido.
La resina è una componente indispensabile dei rivestimenti, in modo da possiamo ottenere la lucentezza bassa mescolando le resine differenti per fare il film ricoprente restringerci irregolarmente e produrre la micro-rugosità, che può evitare l'uso degli agenti della stuoia e ridurre il costo dei rivestimenti.
◎Caratteristiche di base
Livellamento eccellente
Buone proprietà meccaniche
Buona resistenza chimica ed anti-ingiallimento fine
Buona stabilità di stoccaggio
◎Raccomandi la formulazione:
| Formulazione | NH5001 | NH5508 | TGIC | TiO2 | BaSO4 | Livellamento dell'agente | Benzoino |
| Io | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 270 | 14 | 75 | 125 | 3 | 1,5 |
| Formulazione | NH5001 | NH5508 | TGIC | TiO2 | Livellamento dell'agente | Benzoino |
| Io | 270 | — | 30 | 150 | 3 | 1,5 |
| II | — | 270 | 14 | 150 | 3 | 1,5 |
◎Specifiche I
| Oggetti | NH5001 | NH5508 |
| Aspetto | Fiocco giallo pallido | Fiocco giallo pallido |
| Colore (50% DMF) | ≤3 | ≤2 |
| Indice di acidità (mgKOH/g) | 46~54 | 19~25 |
| Punto di rammollimento (℃) | 103~113 | 103~113 |
| Impiegati di vetro di transizione. (℃) | ~65 | ~63 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 5100±800 | 7200±800 |
| Reattività s (180℃, 10, 5% TGIC) | 420±120 | 420±120 |
| Trattamento del requisito | 200℃×10min | |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg | |
◎Specifiche II
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Miscele I ed II nel 1:1 di rapporto di peso dopo la molatura. | ||
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~70μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Lucentezza (60°) | ≤40% |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥2H | |
| Resistenza all'urto diretta | passaggio 50kg·cm | |
◎Più codice
| Codice | Rapporto | Ciclo della cura | Indice d'acidità (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| NH5001 | 90/10 | 200℃*10min | 46~54 | 4300~5900 | ~65 | 25-75 | Asciutto-mescolato per i rivestimenti bassi della polvere di lucentezza con durevolezza e flusso all'aperto eccellenti. |
| NH5008 | 95/5 | 200℃*10min | 19~25 | 6400~8000 | ~63 | 300-540 | |
| NH5307 | 93/7 | 200℃*15min | 30~36 | 3500~6500 | ~65 | 120-240 | Durevolezza all'aperto eccellente, resistenza molto buona dell'acqua bollente e di anti-ingiallimento. |
◎Nota: Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).

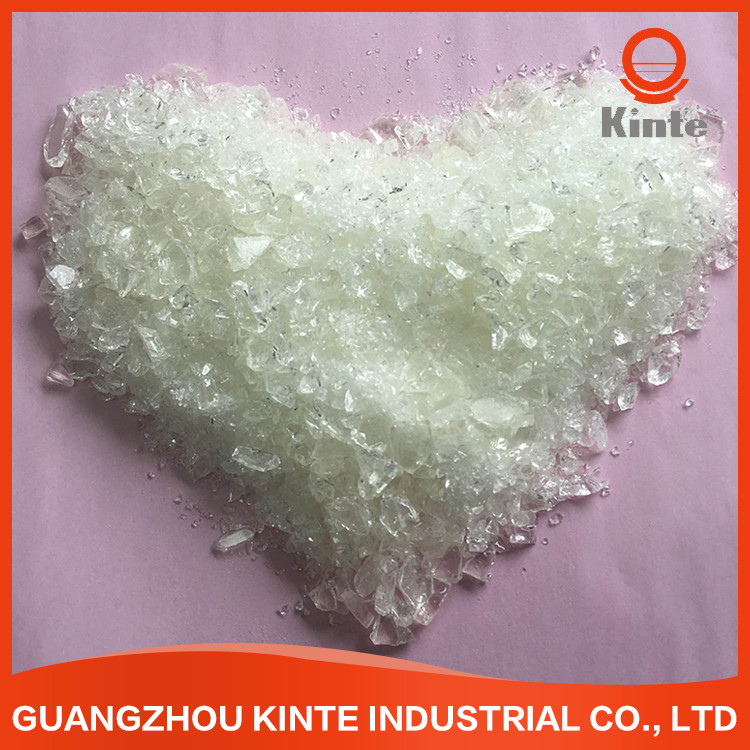

◎Manifestazione del prodotto
