| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| Numero di modello: | NH6562 |
| Quantità di ordine minimo: | 1000KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 80.000 tonnellate all'anno |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Sistema della cura: | 95:5 Polyester/HAA | Stato della cura: | 160℃×10min |
|---|---|---|---|
| Indice di acidità (mgKOH/g): | 30~35 | Viscosità (mPa·s/200℃): | 3700±600 |
| Tg (℃): | ~53 | Reattività a 180℃ (s, 5% T105): | 210±30 |
| Proprietà: | Livellamento eccellente e resistenza agli'agenti atmosferici buona | Applicazione: | Per poliestere/il sistema di rivestimento polvere di Primid |
| Evidenziare: | Resina del poliestere di HAA,160 gradi che curano la resina del poliestere |
||
160 gradi che curano la resina del poliestere, resina del poliestere di 95:5 HAA con il livellamento eccellente
◎Introduzione
NH6562 è una resina carbossilica saturata del poliestere per il sistema di rivestimento della polvere primid/del poliestere al rapporto 95: 5.
Come rivestimento solido senza solventi, i rivestimenti della polvere hanno emissioni di quasi zero COV e notevolmente riducono l'inquinamento ambientale. Fra loro, il poliestere/sistema idrossialchilico dell'amide (HAA) non rappresenta una minaccia alle sanità dovuto la non tossicità di HAA e presenta il vantaggio di essere più rispettosi dell'ambiente.
Tuttavia, la temperatura di trattamento della maggior parte dei sistemi nei rivestimenti della polvere è 180-200°C e la temperatura elevata significa il più alto consumo di energia, che non è favorevole al risparmio energetico. NH6562 può raggiungere il trattamento a bassa temperatura, che può non solo ridurre più consumo di energia e risparmiare molta energia notevolmente per ridurre i costi, ma anche ampliare il campo dell'applicazione dei rivestimenti della polvere.
◎Caratteristiche di base
Livellamento eccellente
Proprietà meccaniche eccellenti
Buona resistenza agli'agenti atmosferici
Adatto a bassa temperatura che cura a 160℃
◎Raccomandi la formulazione: NH3295H-TGIC
| NH-6562 | XL-552 | Riempitore | Agente di flusso | Benzoino | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specifiche I

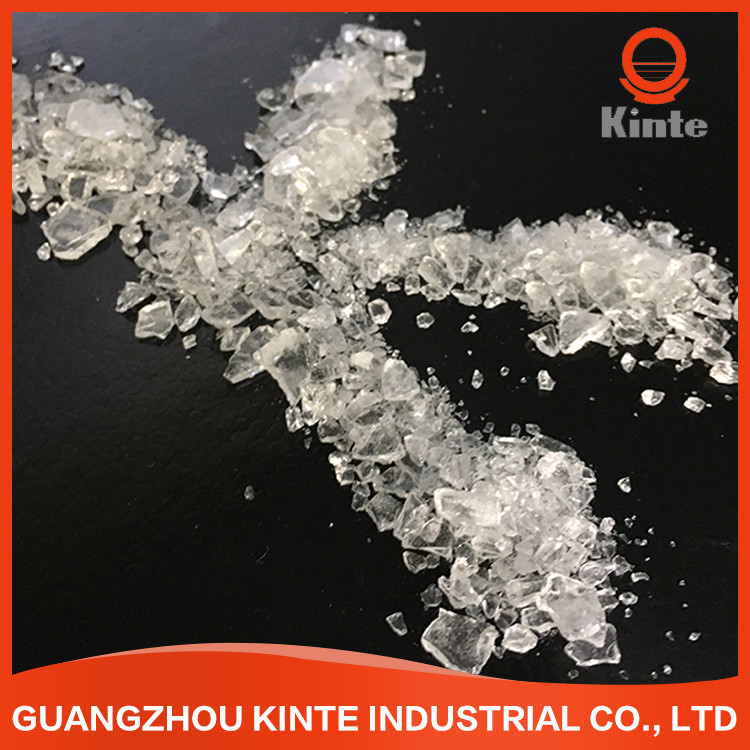

| Aspetto | Fiocchi trasparenti bianchi o giallo-chiaro |
| Colore (50% DMF) | massimo: 2 |
| Indice di acidità (mgKOH/g) | 30~35 |
| Punto di rammollimento (℃) | 95~105 |
| Impiegati di vetro di transizione. (℃) | ~53 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 3200~4400 |
| Reattività a 180℃ (s, 5% T105) | 180~240 |
| Trattamento del requisito | 160℃×10min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Specifiche II
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~100μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 160~220 |
| Flusso orizzontale (180℃, millimetri) | 25~29 | |
| Lucentezza (60°) | ≥85% | |
| Piegamento (φ1mm) | Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio | |
◎Più codice
| Codice | Rapporto | Ciclo della cura | Indice d'acidità (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| NH6562 | 95/5 | 160℃*10min | 30~35 | 3200~4400 | ~53 | 180-240 | Per in basso cuocia i rivestimenti della polvere con buon flusso. |
| NH6563 | 95/5 | 160℃*15min | 30~34 | 3100~4500 | ~58 | 150-210 | Per in basso cuocia i rivestimenti della polvere con buon flusso e le proprietà meccaniche. |
| NH6566 | 95/5 |
155℃×15min O 180℃×6min
|
32~38 | 3500~5500 | ~57 | 190-310 | Per il minimo cuocia o rivestimenti veloci della polvere della cura con la buona stabilità di stoccaggio e la durevolezza all'aperto. |
◎Nota: Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
◎Manifestazione del prodotto
