| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Numero di modello: | NH6586-2 |
| Quantità di ordine minimo: | 1000KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, D/P |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Trattamento del sistema: | 95/5 di poliestere Primid | Trattamento della circostanza: | 180℃×10min |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 30-36 | Viscosità (mPa·s/200℃): | 3600±700 |
| Punto di rammollimento (℃): | 95~105 | Impiegati di vetro di transizione. (℃): | ~ 59 |
| Proprietà: | Livellamento eccellente, resistenza agli'agenti atmosferici buona | Applicazione: | Per il rivestimento della polvere di Primid XL 552 di 95:5 |
| Evidenziare: | 95/5 di resina saturata del poliestere di HAA,Anti resina d'ingiallimento del poliestere di HAA |
||
95/5 di resina saturata del poliestere, resina del poliestere di HAA con buon Anti-ingiallendo prestazione
◎Introduzione
NH-6586-2 è una resina carbossilica saturata del poliestere progettata affinchè il rivestimento della polvere di Primid XL 552 di 95:5 sia curato a 180℃.
Attualmente, gli agenti indurenti utilizzati nei rivestimenti della polvere del poliestere sono pricipalmente isocianurato di triglycidyl (TGIC) e β-hydroxyalkylamide (HAA). Tuttavia, il problema sanitario dell'allergia della pelle causato da TGIC ha attirato sempre più l'attenzione e l'uso di TGIC è stato limitato o vietato stato in molti paesi e regioni dovuto la tossicità di mutagenesi genetica. Di conseguenza, la maggior parte della gente ha rivolto la loro attenzione all'agente indurente di HAA. Gli agenti indurenti di HAA ora si sono sviluppati rapidamente e trasformarsi nell'agente indurente principale per le polveri del poliestere.
◎Caratteristiche di base
Buona resistenza agli'agenti atmosferici
Livellamento eccellente
Proprietà meccaniche eccellenti
Buon anti-ingiallimento
Buona stabilità di stoccaggio
◎Raccomandi la formulazione: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Riempitore | Agente di flusso | Benzoino | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specifiche I:
| Aspetto | Fiocchi trasparenti bianchi o giallo-chiaro |
| Colore (50% DMF) | massimo: 2 |
| Indice di acidità (mgKOH/g) | 30~36 |
| Punto di rammollimento (℃) | 95~105 |
| Impiegati di vetro di transizione. (℃) | ~59 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 3600±700 |
| Reattività a 180℃ (s, 5% XL552) | 180±80 |
| Trattamento del requisito | 180℃×10min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~70μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 180~300 |
| Flusso orizzontale (180℃, millimetri) | 26~30 | |
| Lucentezza (60°) | ≥85% | |
| Piegamento (φ1mm) | Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio | |
◎Più codici:
| Codice | Rapporto | Ciclo della cura | Indice d'acidità (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Buona stabilità di stoccaggio, proprietà meccaniche eccellenti e buona durevolezza all'aperto. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Flusso molto buon, proprietà meccaniche eccellenti e foro di spillo liberi in film spessi. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Flusso eccezionale, proprietà meccaniche eccellenti, efficacia economica. |
| NH6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ! 59 | 280-480 | Buona stabilità di stoccaggio e proprietà meccaniche, buona durevolezza all'aperto e flusso. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Stabilità eccellente di stoccaggio e proprietà meccaniche, buona durevolezza all'aperto e flusso. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Adatto a prodotti industriali generali. Richiesta bassa dell'agente indurente, buon flusso e foro di spillo liberi in film spessi. |
◎Nota: Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).

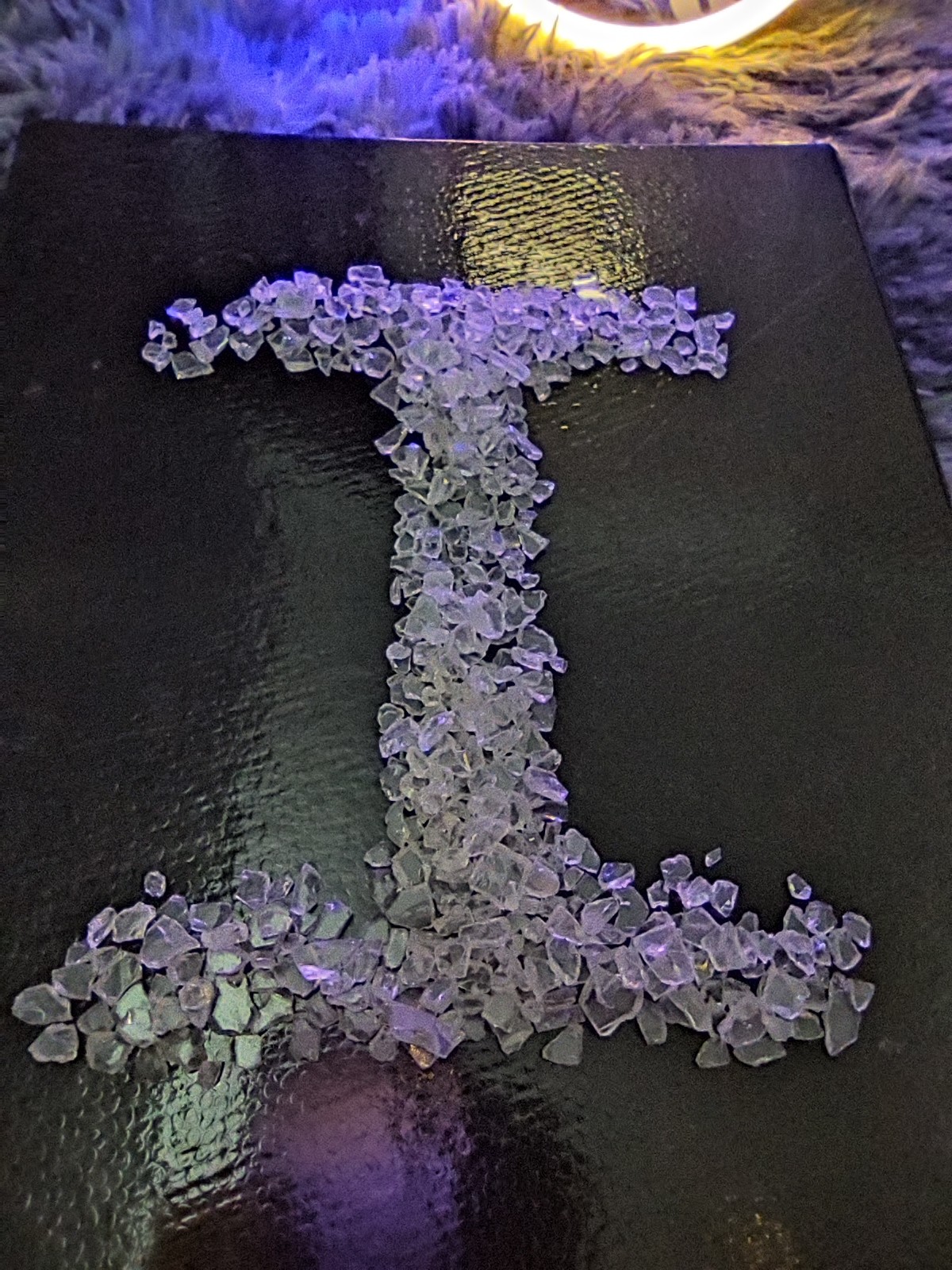

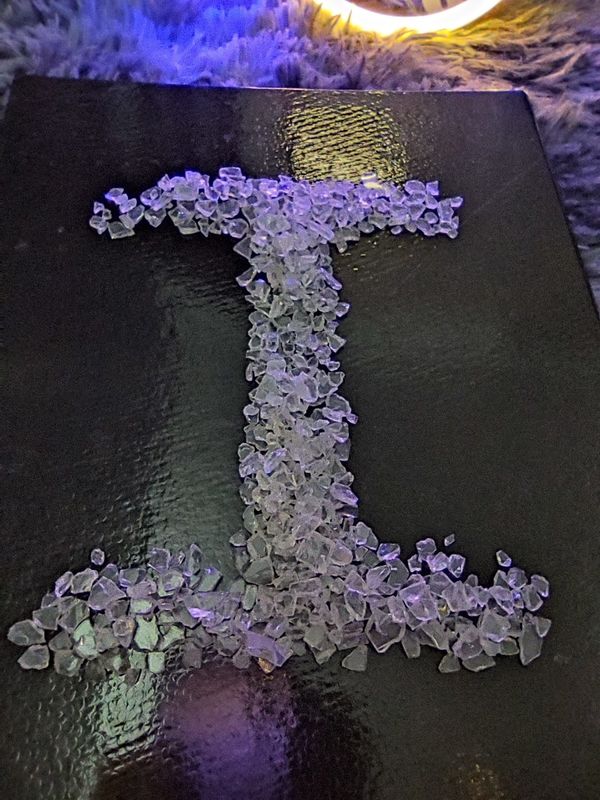

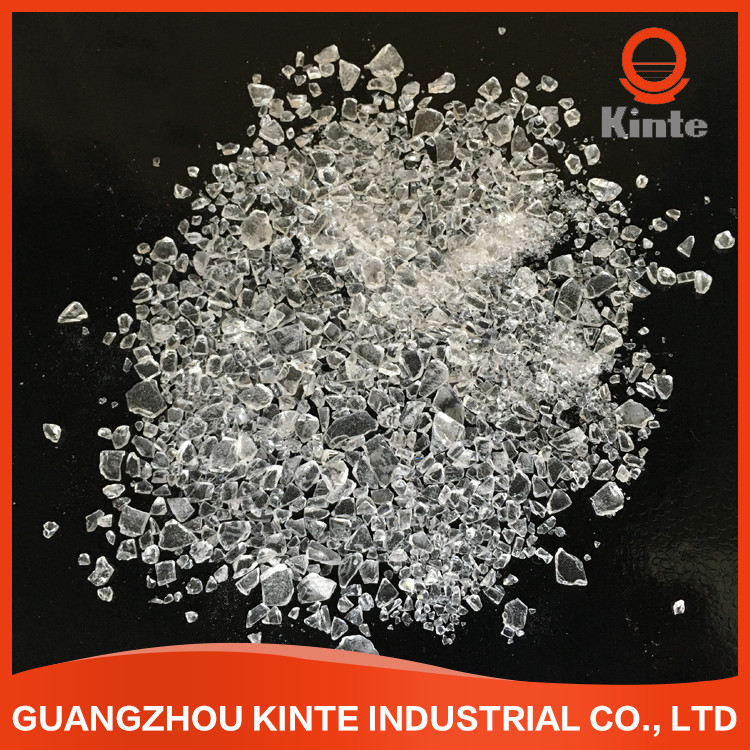

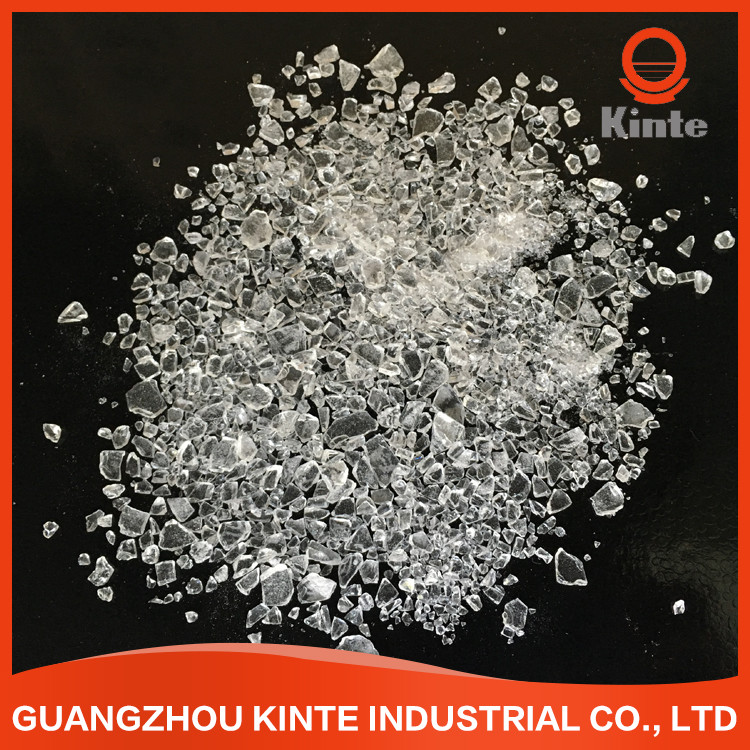

◎Manifestazione del prodotto:
