| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Numero di modello: | NH3385 |
| Quantità di ordine minimo: | 500kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Trattamento del sistema: | Trattamento di 93:7 TGIC | Trattamento della circostanza: | 200°C/10mins |
|---|---|---|---|
| Indice d'acidità (mgKOH/g): | 30~35 | Viscosità (mPa·s/200°C): | 5500~7500 |
| Tg (°C): | ~63 | Reattività (s/180°C): | 70-130 |
| Proprietà: | Buone proprietà meccaniche | Applicazione: | Adatto a prodotti industriali generali |
| Evidenziare: | 200°C/10 resina del poliestere di minuti TGIC,Resina del poliestere dei rivestimenti TGIC della polvere di struttura |
||
TGIC che cura 93/7 di resina del poliestere per i rivestimenti della polvere di struttura della sabbia
Resina NH3385 del poliestere della cura di 93:7 TGIC con buon Propertoes meccanico per i rivestimenti della polvere di struttura della sabbia
NH3385 è una resina carbossilica saturata del poliestere per le applicazioni del sistema di rivestimento della polvere di polyester/TGIC. Adatto a rivestimenti della polvere di struttura della sabbia.
Il rivestimento della polvere è preparato mescolando la resina, pigmento e riempitore, agente indurente ed altri additivi in una determinata proporzione e poi dall'estrusione calda, schiacciante e schermante. Sono immagazzinati stabile alla temperatura ambiente. Dopo la spruzzatura elettrostatica o il rivestimento a letto fluidizzato della immersione, sono riscaldati, cotti, fusi e solidificati per formare un film permanente piano e luminoso, in modo da raggiungere lo scopo della decorazione ed anticorrosivo.
◎Raccomandi la formulazione: NH3385-TGIC
| NH3385 | TGIC | BaSO4 | Additivo di struttura della sabbia | Bentonite | Nero di carbonio |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎Caratteristiche di base:
Bassi costi
Buon effetto di struttura della sabbia
Buone proprietà meccaniche
Buona stabilità di stoccaggio
◎Specifiche I:
| Aspetto | Fiocchi trasparenti bianchi o giallo-chiaro |
| Colore (50% DMF) | massimo: 1 |
| Indice di acidità (mgKOH/g) | 30~35 |
| Punto di rammollimento (℃) | 103~113 |
| Impiegati di vetro di transizione. (℃) | ~63 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 5500~7500 |
| Reattività a 180℃ (s, 7% TGIC) | 70~130 |
| Trattamento del requisito | 200℃×10~20min |
| Imballaggio | Borse del PE, peso netto 25kg±0.1kg/borsa |
◎Specifiche II:
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~100μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 100~200 |
| Flusso orizzontale (180℃, millimetri) | 14~17 | |
| Lucentezza (60°) | ~10% | |
| Piegamento (φ1mm) | Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio | |
◎Più codici:
| Codice | Rapporto | Ciclo della cura | Avoirdupois (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Adatto a formulazione veloce della cura. Durevolezza all'aperto eccellente. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Adatto a prodotti industriali generali, particolarmente rivestimenti della polvere di struttura della sabbia. Buone proprietà meccaniche. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Adatto a prodotti industriali generali. Buon flusso e proprietà meccaniche. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Velocità di trattamento moderata, buona resistenza agli'agenti atmosferici e stabilità di stoccaggio. |
☉Remarks: Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).

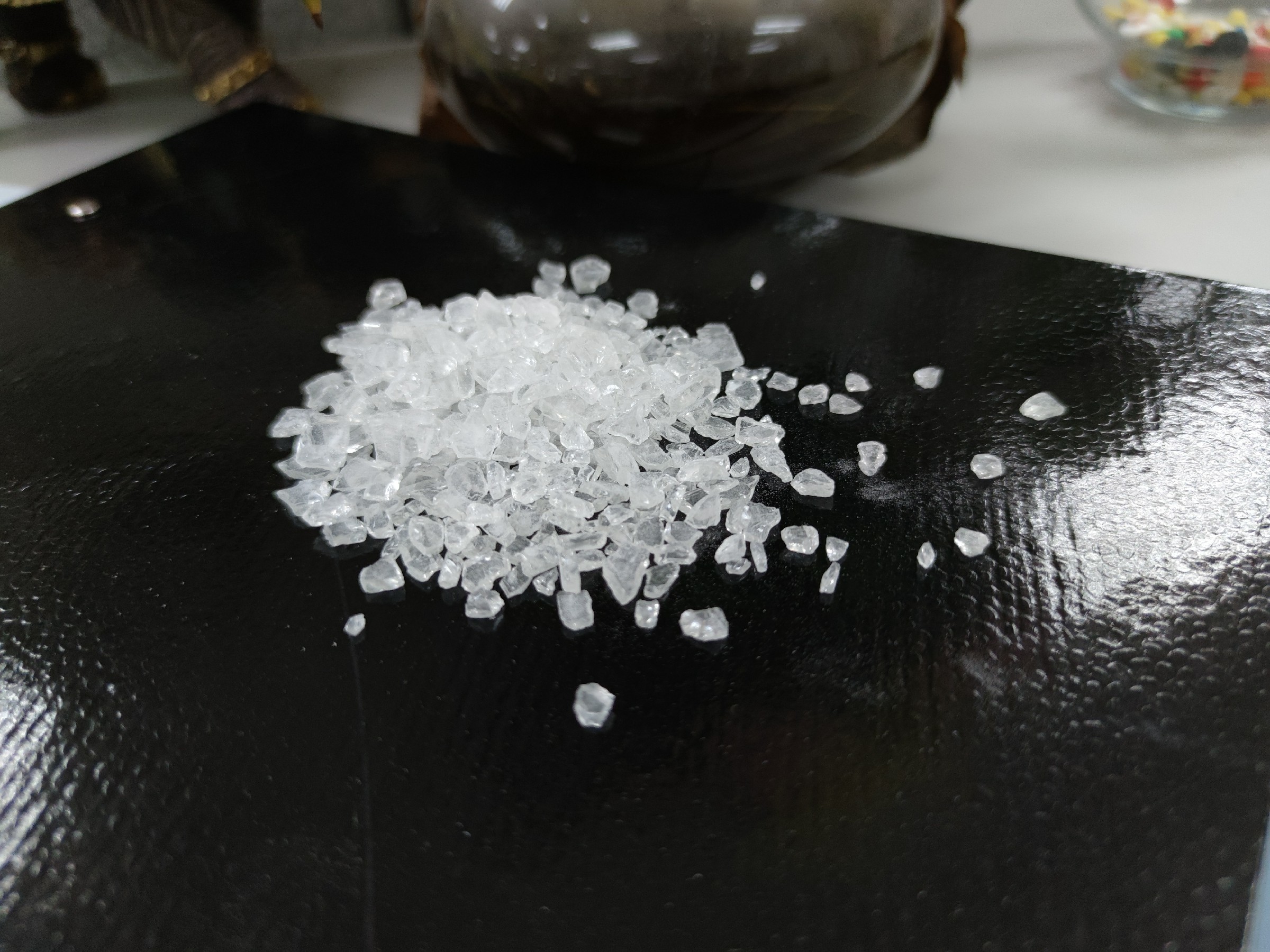

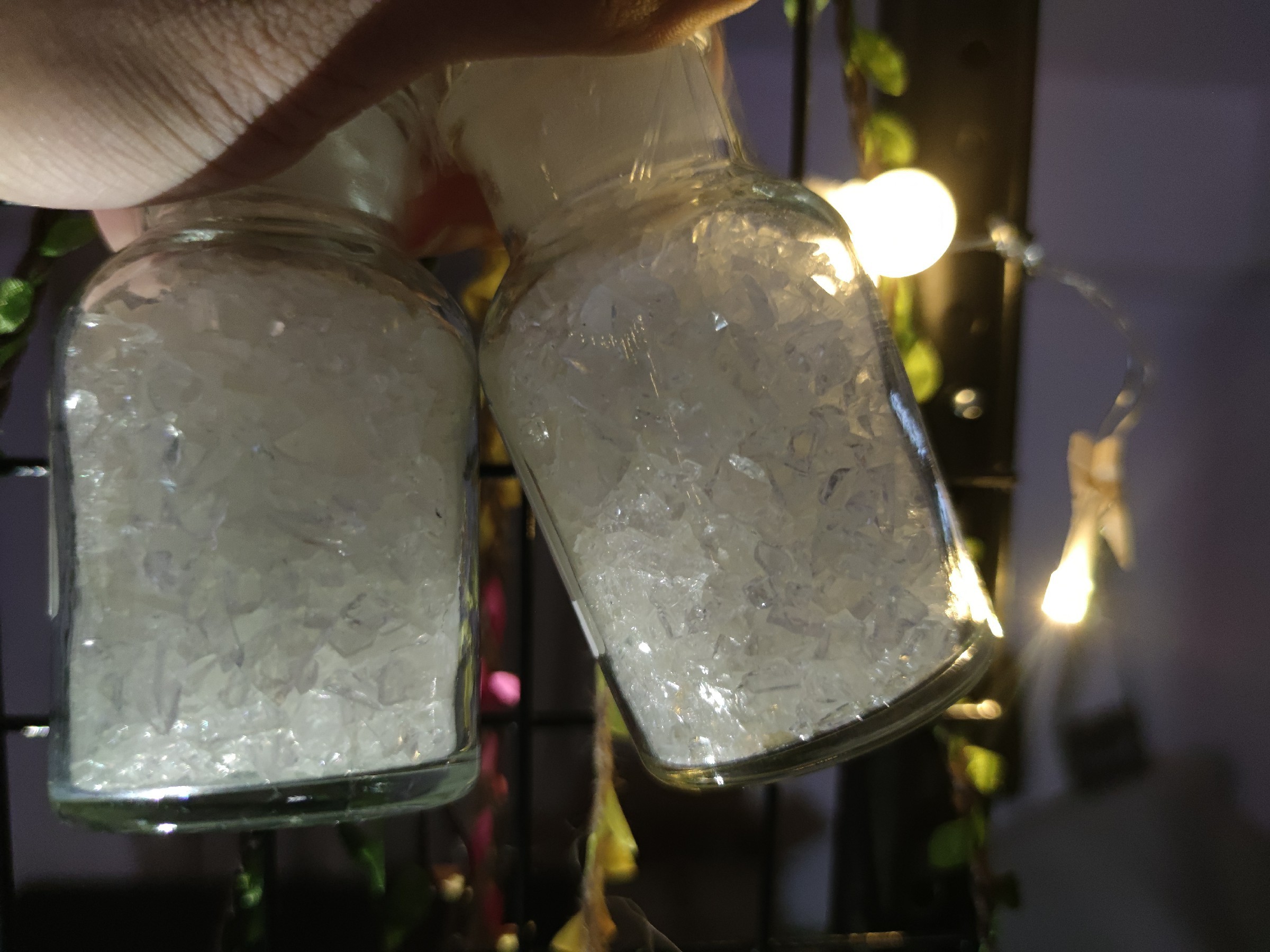

manifestazione del ☉Product:
