| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat, ISO90001, ISO14000, Reach |
| Numero di modello: | NH3306 |
| Quantità di ordine minimo: | 500kg |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25Kg/PE borsa, 875Kg/Pallet, 17,500Kg/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | L/C, D/P, T/T |
| Capacità di alimentazione: | 80.000 tonnellate all'anno |
| Trattamento del tipo: | TGIC che cura sistema | Trattamento della circostanza: | 200°C/10mins |
|---|---|---|---|
| Rapporto: | 93/7 | Tg (°C): | ~69 |
| Vantaggio: | Stabilità eccellente di stoccaggio | Proprietà: | Buoni resistenza al calore ed Anti-ingiallimento |
| Applicazione: | Adatto a struttura della sabbia e corrugarsi per strutturare i rivestimenti della polvere | Uso: | Uso all'aperto della decorazione |
| Evidenziare: | Resina del poliestere di ISO14000 TGIC,Resina d'ingiallimento anti del poliestere di TGIC |
||
93/7 di resina NH3306 del poliestere della cura di TGIC con buoni resistenza al calore ed Anti-ingiallimento
I tipi differenti di resine saturate del poliestere con differenti proprietà possono essere sintetizzati usando i polyacids ed i poliolo differenti, che pricipalmente sono utilizzati nella fabbricazione di rivestimenti termoindurenti della polvere.
NH3306 è resina carbossilica saturata del poliestere per le applicazioni del sistema di rivestimento della polvere di polyester/TGIC, con buona resistenza al calore e l'anti-ingiallimento, è adatto a coationgs della polvere di struttura della sabbia e di struttura della grinza, che potrebbero essere usati per la decorazione all'aperto.
formulazione del ☉Recommend: NH3306-TGIC
| NH3306 | TGIC | Riempitore & pigmento | Livellamento dell'agente | Benzion | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
caratteristiche ☉Basic:
Buon livellamento
Anti-ingiallimento eccellente
Stabilità eccellente di stoccaggio
Resistenza agli'agenti atmosferici buona
Adatto a rivestimenti della polvere con colore profondo o luminoso
☉Specifications I:
| Aspetto |

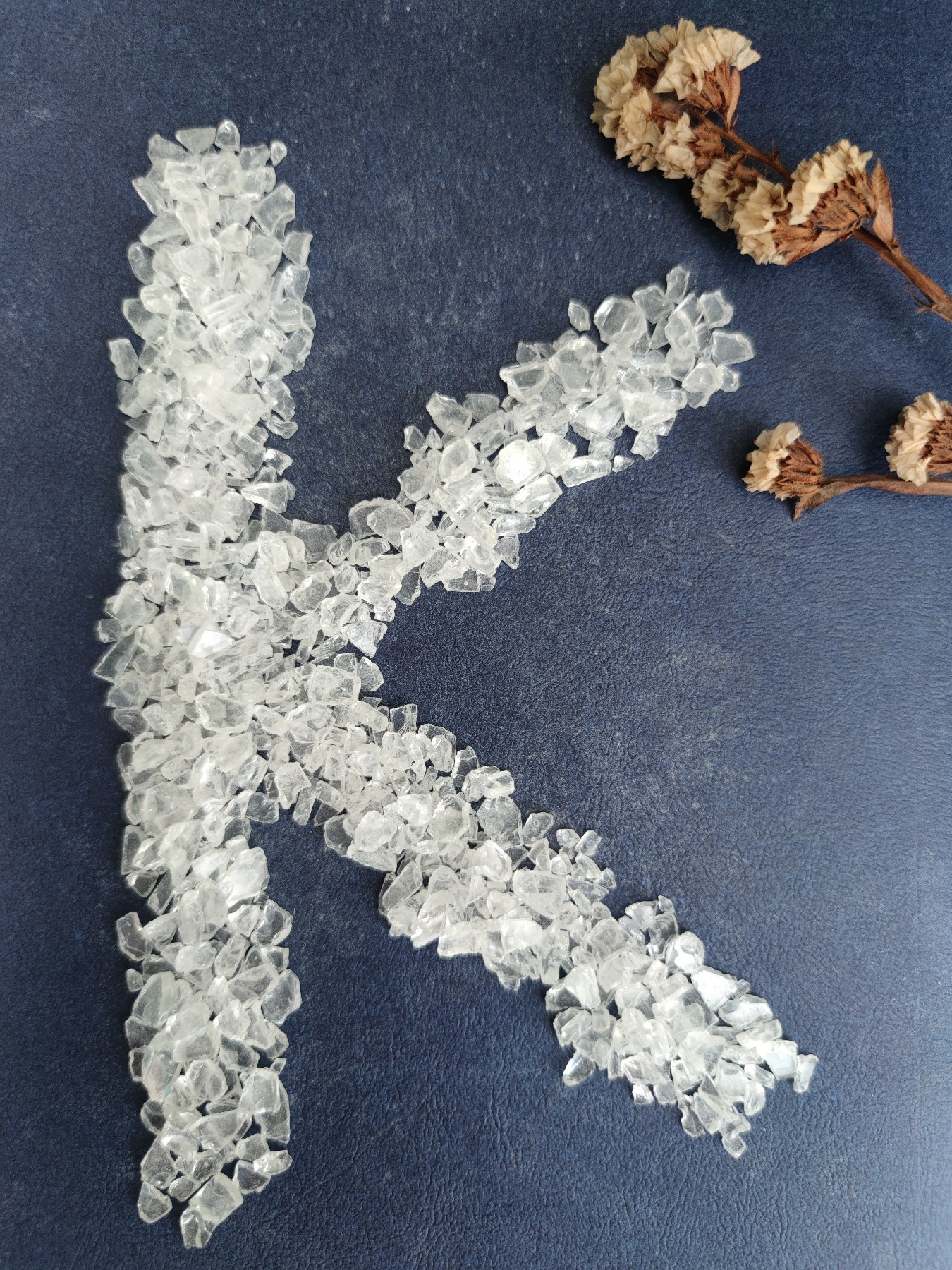

Fiocchi trasparenti bianchi o giallo-chiaro |
| Colore (50% DMF) | massimo: 2 |
| Indice di acidità (mgKOH/g) | 31~36 |
| Punto di rammollimento (℃) | 104~114 |
| Impiegati di vetro di transizione. (℃) | ~69 |
| Viscosità di fusione (200℃, cono/piatto, mPa·s) | 8200~9800 |
| Reattività a 180℃ (s, 7% TGIC) | 140~200 |
| Trattamento del requisito | 200℃×10min |
| Imballaggio | Borse del PE, peso netto 25kg±0.1kg/borsa |
☉Specifications II:
| Stato dell'estrusione | espulsore della Due-vite | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocità di rotazione | 500~1200rpm | |
| Finezza di polvere | <100μm | |
| Stato di applicazione | Spruzzatura elettrostatica con | 40~70KV |
| Spessore di film ricoprente | 50~70μm | |
| Acciaio laminato a freddo sgrassato | 0.5mm | |
| Proprietà del film | Tempo del gel (180℃, sec) | 200~300 |
| Flusso orizzontale (180℃, millimetri) | 22~26 | |
| Lucentezza (60°) | ≥85% | |
| Piegamento (φ1mm) | Passaggio | |
| Adesivo (1mm, grado) | 0 | |
| Durezza della matita | ≥1H | |
| Impatto (50cm) | Passaggio 50kg·cm | |
codici del ☉More:
| Codice | Rapporto | Ciclo della cura | Avoirdupois (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| NH-3305 | 93/7 | 200℃*10min | 31~35 | 4600~6200 | ~65 | 160-280 | Resina per tutti gli usi. Redditizio. |
| NH-3306 | 93/7 | 200℃*10min | 31~36 | 8200~9800 | ~69 | 140-200 | Stabilità eccellente di stoccaggio, buona resistenza al calore ed anti-ingiallire. Adatto a struttura della sabbia e corrugare i rivestimenti della polvere di struttura. |
| NH-3307 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~67 | 200-260 | Resina per tutti gli usi per i rivestimenti di alluminio della polvere di profilo con l'alto Tg, il flusso eccezionale e la durevolezza all'aperto eccellente. |
| NH-3308 | 93/7 | 200℃*10min | 30~36 | 4500~6000 | ~65 | 200-300 | Resina per tutti gli usi per i rivestimenti bassi della polvere di lucentezza con buona durevolezza all'aperto e le proprietà meccaniche. |
| NH-3309 | 93/7 | 200℃*15min | 30~35 | 2900~4100 | ~60 | 300-400 | Flusso eccellente, buona resistenza chimica. |
| NH-3309C | 93/7 | 200℃*15min | 29~35 | 3500~4200 | ~60 | 380-450 | Flusso eccellente, durevolezza all'aperto migliorata. |
☉Remarks: Tutte le resine del poliestere potrebbero essere personalizzate aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (t) ed anti-fiorire (F).
manifestazione del ☉Product:
