| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat ,ISO90001 ,ISO140000 |
| Numero di modello: | HH2652 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, contenitore di 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | Cura di TGIC | Applicazione: | polvere dell'interno di uso |
|---|---|---|---|
| Proprietà: | Buon livellamento, temperatura di trattamento bassa | tasso dell'agente: | 50/50 |
| Applicare su: | La mobilia ha usato la polvere | ||
| Evidenziare: | Bassa temperatura che cura poliestere tgic,Poliestere tgic di buona durezza,Resina Thermoset del poliestere di Tgic |
||
HH2562 è una resina carbossilica del poliestere progettata affinchè i rivestimenti ibridi di 50/50 di polvere sia curato a 160℃.
Buon livellamento, proprietà meccaniche buone
Prestazione chimica eccellente
Temperatura di trattamento bassa

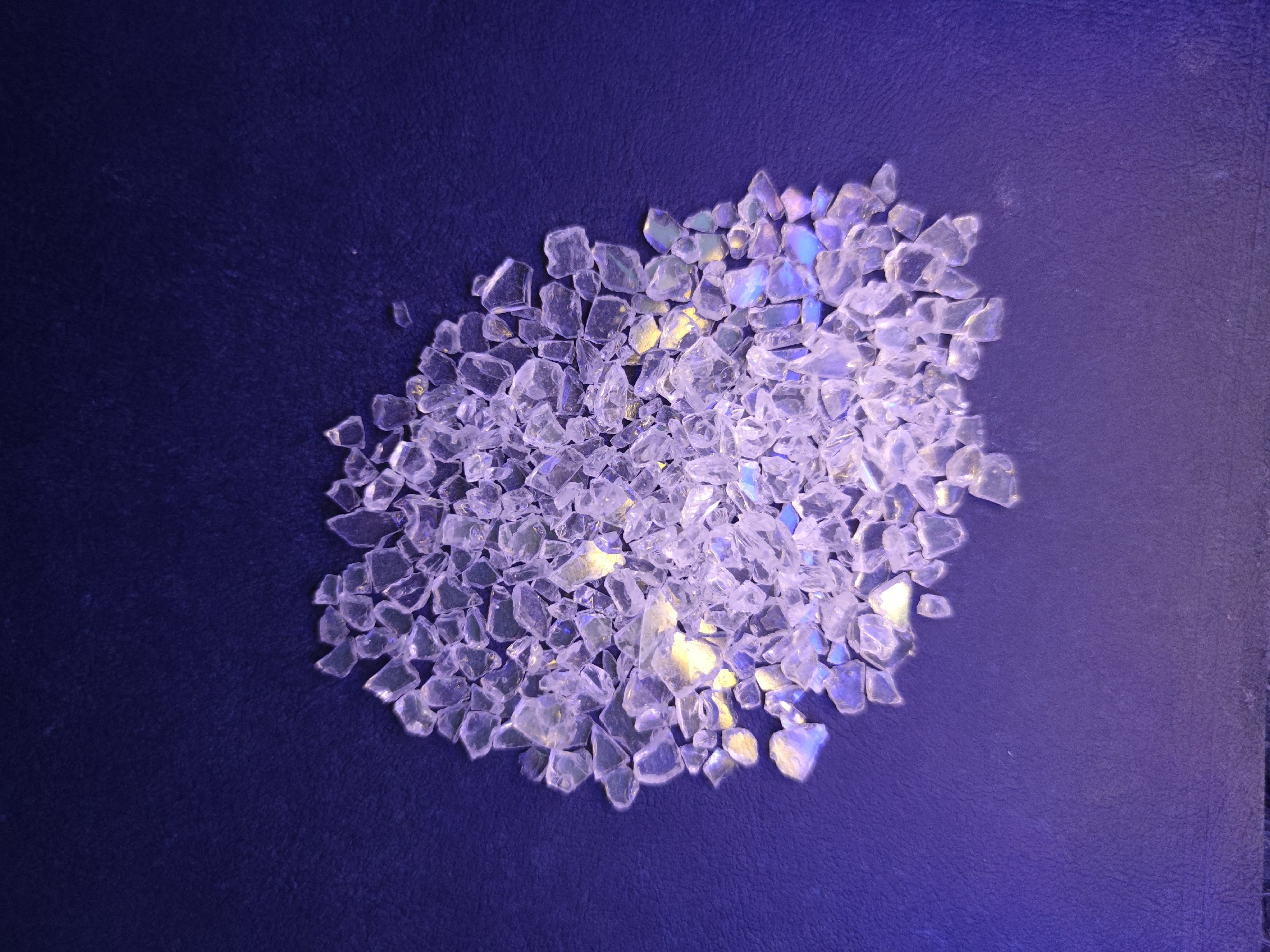

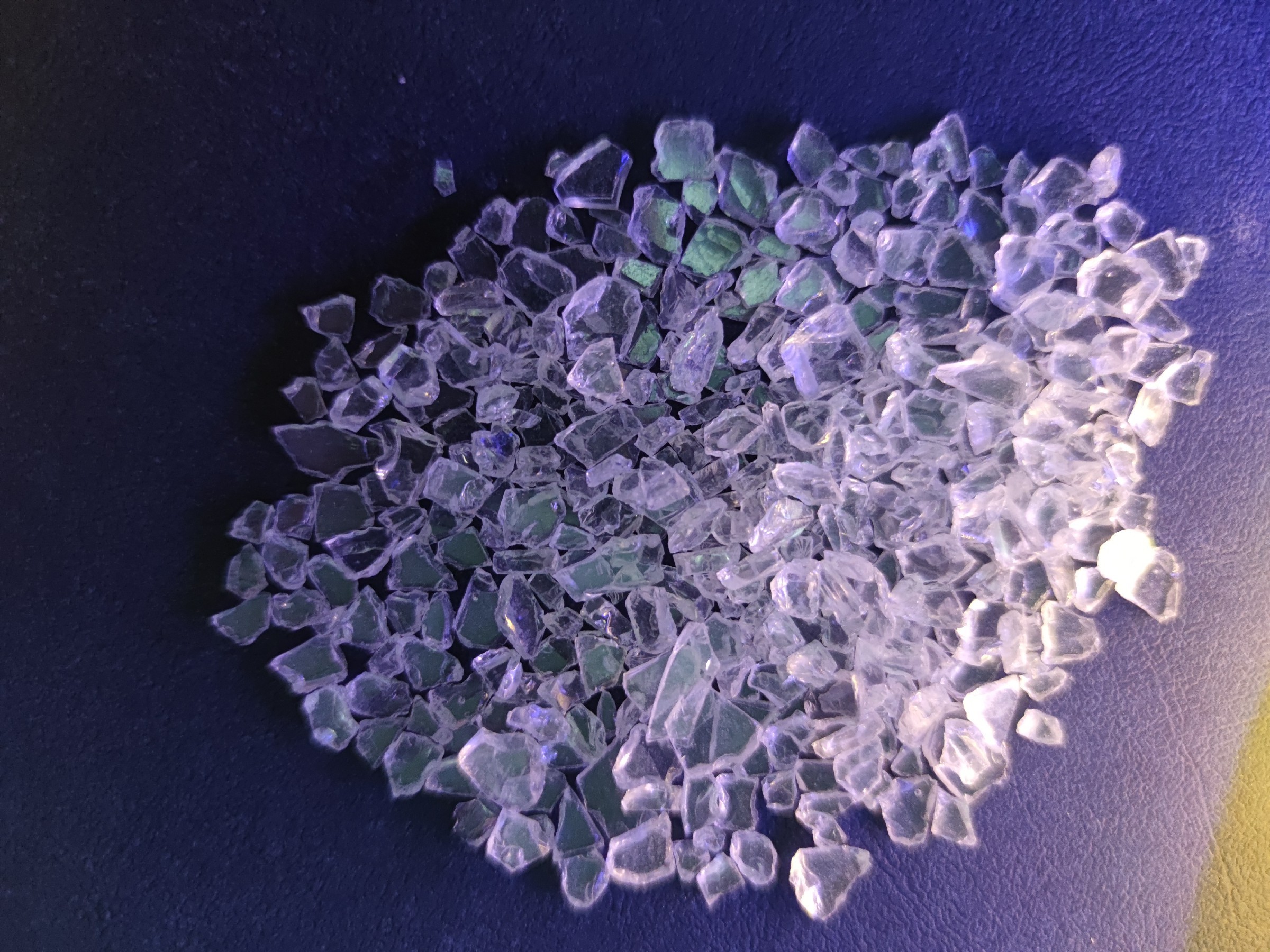

Fiocchi trasparenti bianchi o giallo-chiaro di aspetto
Colore (50%DMF) massimo: 3
Indice di acidità (mgKOH/g): 68~75
Punto di rammollimento (℃) 95~105
Impiegati di vetro di transizione. (℃) 45~60
Viscosità di fusione (ICI, mPa·s/200℃): 1500~3500
Reattività a 180℃ (s, epossidico di 50%): 50~150
| HH-2562 | E12 | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~70μm
Degreased ha laminato a freddo 0.5mm d'acciaio
Trattamento del requisito: 160℃×15-20min
Tempo del gel (180℃, sec): 60~160
Flusso orizzontale (180℃, millimetro): 21~26
Lucentezza (60°): ≥90%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: ≥1H
Impatto (diretto, riserva): passaggio 50kg·cm
Borse del PE, peso netto 25kg±0.1kg/borsa
espulsore della Due-vite
