| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numero di modello: | NH3362 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | Cura di TGIC | Indice d'acidità (mgKOH/g): | 31-36 |
|---|---|---|---|
| Viscosità (mPa.s/200°c): | 3700-5300 | Rapporto: | 93/7 |
| Trattamento della circostanza: | 160°C/15mins | Reattività (s/180°c): | 40-100 |
| Tg (°C): | ~62 | Proprietà: | Per in basso cuocia i rivestimenti della polvere con la resistenza di fioritura eccellente e la dure |
| Evidenziare: | resina termoindurente del poliestere 25Kg,92/8 di resina termoindurente del poliestere,92/8 di rivestimento della resina del poliestere |
||
NH3362 per il minimo cuociono i rivestimenti della polvere con la resistenza di fioritura eccellente e la durevolezza all'aperto per l'organizzazione del macchinario
◇Applicazioni:
NH3362 è una resina carbossilica saturata del poliestere per il sistema di rivestimento della polvere di polyester/TGIC, è progettato per la bassa temperatura che cura i rivestimenti della polvere.
◇Caratteristiche di base:
Temperatura di trattamento bassa
Buone proprietà meccaniche
Antigelo eccellente
◇Specifiche:

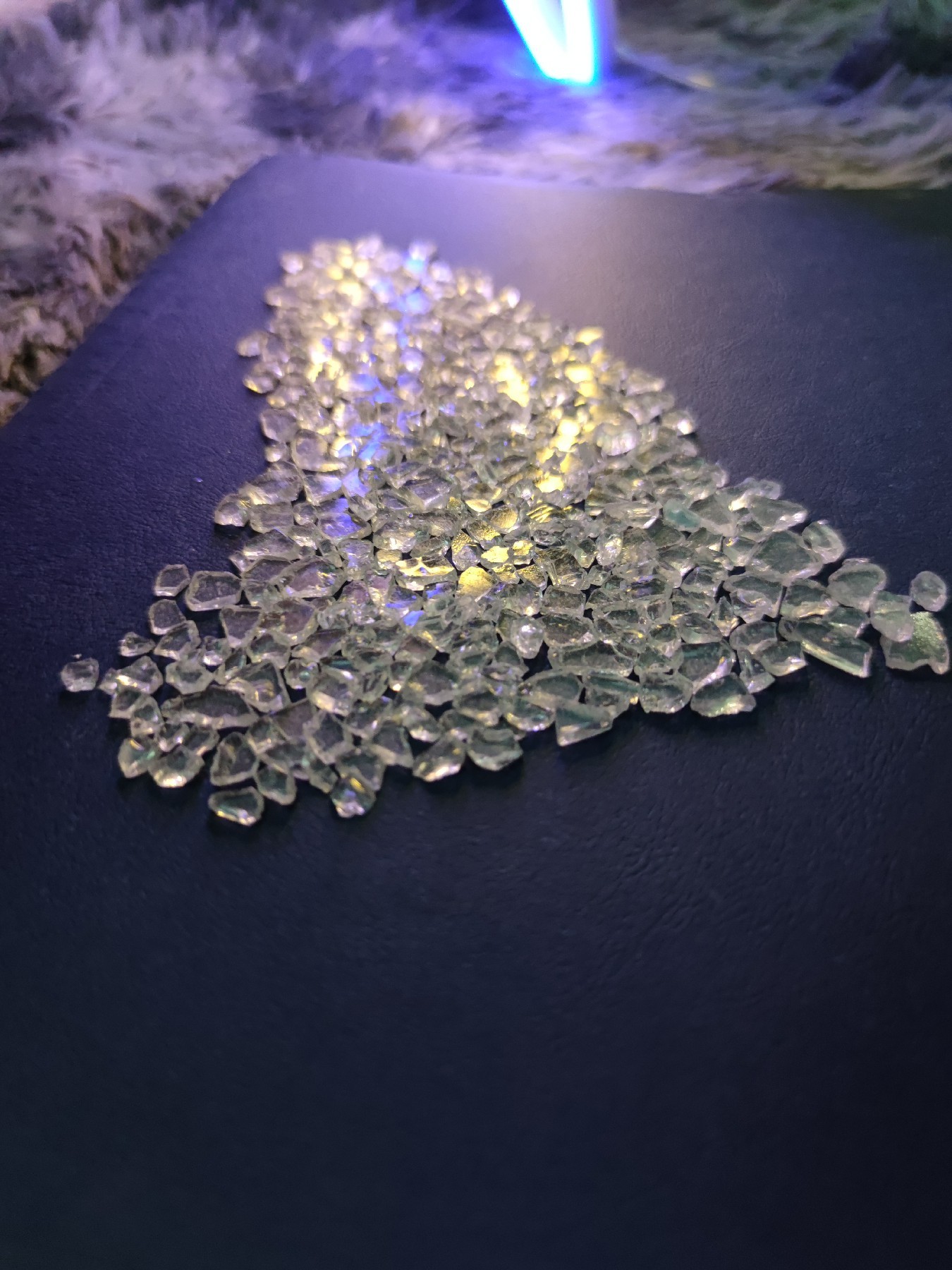

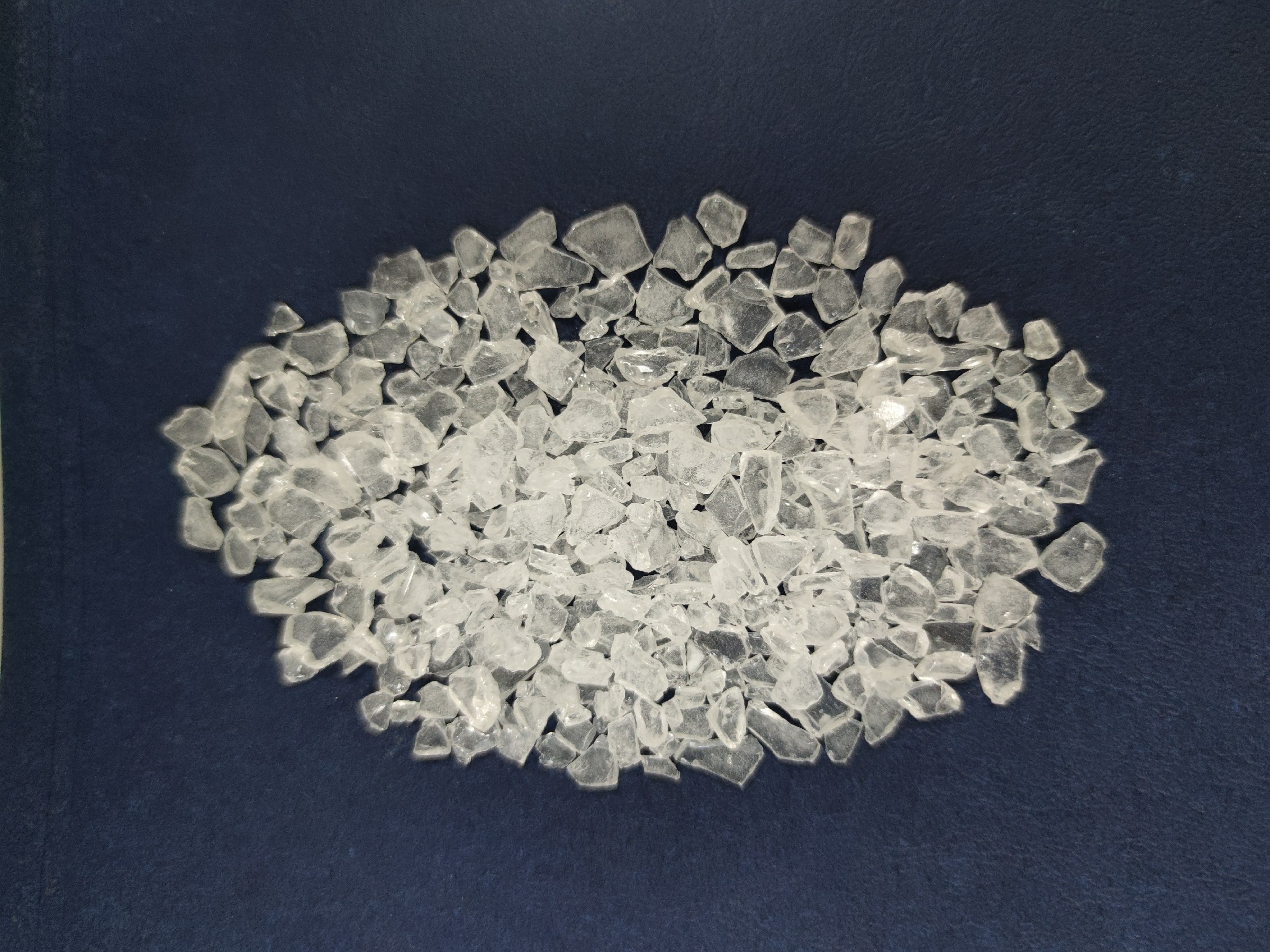

| Aspetto | fiocco giallo pallido |
| Indice di acidità (mgKOH/g) | 31~36 |
| Punto di rammollimento (℃) | 103~113 |
| Impiegati di vetro di transizione. (℃) | ~62 |
| Viscosità di fusione (ICI, mPa·s/200℃) |
4500±800 |
| Reattività a 180℃ (s, 7% TGIC) |
70±30 |
| Trattamento del requisito | 160℃×15-20min |
| Imballaggio | Borse del PE, ± 0.1kg/borsa del peso netto 25kg |
◇Stato dell'estrusione:
espulsore della Due-vite
Temperatura del rivestimento: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~70μm
Degreased ha laminato a freddo d'acciaio: 0.5mm
◇Proprietà del film:
| Tempo del gel (180℃, sec) | 70~130 |
| Flusso orizzontale (180℃, millimetri) | 19~25 |
| Lucentezza (60°) | ≥85% |
| Piegamento (φ1mm) | Passaggio |
| Adesivo (1mm, grado) | 0 |
| Durezza della matita | ≥1H |
| Impatto (50cm) | Passaggio |
◇Più codici:
| Codice | Rapporto | Ciclo della cura | Avoirdupois (mgKOH/g) | Viscosità (mPa.s/200℃) | Tg (℃) | Reattività (s/180℃) | Proprietà |
| NH3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Per in basso cuocia i rivestimenti della polvere con la resistenza di fioritura eccellente e la durevolezza all'aperto, adatte a costruire il macchinario. |
| NH3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Resina per tutti gli usi da curare a 160℃. Buon flusso, buona durevolezza all'aperto e proprietà meccaniche. |
| NH3365 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~63 | 80-180 | Resina per tutti gli usi da curare a 160℃. Flusso molto buon, durevolezza all'aperto eccellente e proprietà meccaniche. |
| NH3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Per in basso cuocia i rivestimenti della polvere con la resistenza di fioritura eccellente e la durevolezza all'aperto, adatte a costruire il macchinario. |
◇Imballaggio: Borse del PE, N.W. 25KG±0.1KG/borsa
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
