| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numero di modello: | NH6485 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80.000 tonnellate/anno |
| Specificazione: | Cura di HAA | Applicazione: | Rivestimento della polvere della stampa del trasferimento di calore |
|---|---|---|---|
| Vantaggio: | Buon a trasferimento di calore | Trattamento del tasso: | 94/6 |
| Condizione di cura: | 180°C/15mins | Proprietà: | Livellamento eccellente, proprietà meccanica |
| Evidenziare: | Lle resine ricoprenti di 94/6 di poliestere della polvere,Primid HAA spolverizza le resine ricoprenti del poliestere,Prodotti della resina del poliestere di Primid HAA |
||
Resina redditizia NH6485 del poliestere di Primid/HAA per stampa del trasferimento di calore
◇Applicazioni:
NH-6485 è una resina carbossilica saturata del poliestere per sistema di rivestimento della polvere Primid/del poliestere.
Adatto a rivestimenti della polvere del trasferimento di calore.
◇Caratteristiche di base:
Proprietà meccaniche eccellenti
Scorrimento eccellente
Buon per stampa del trasferimento di calore
◇Specifiche:

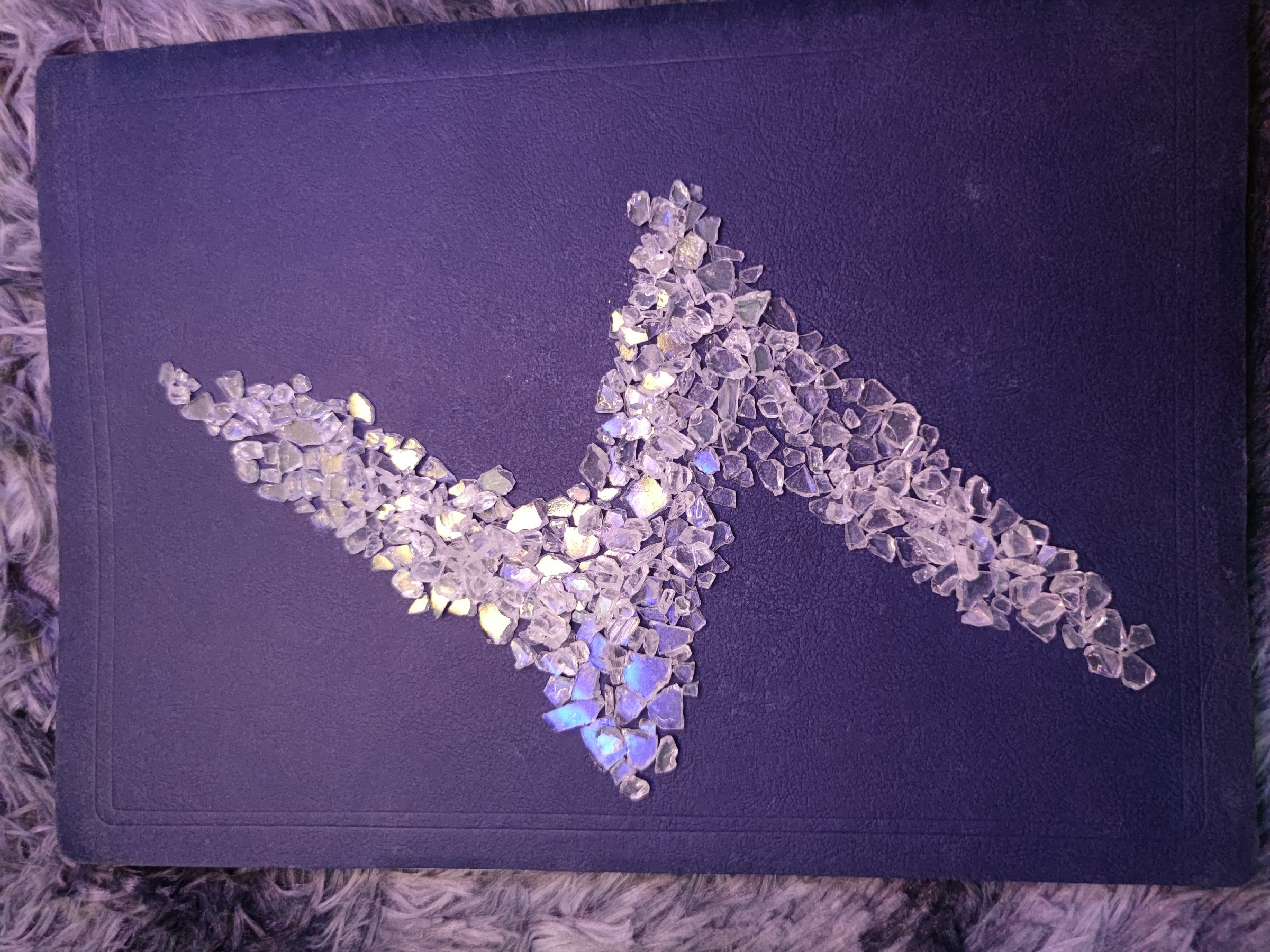

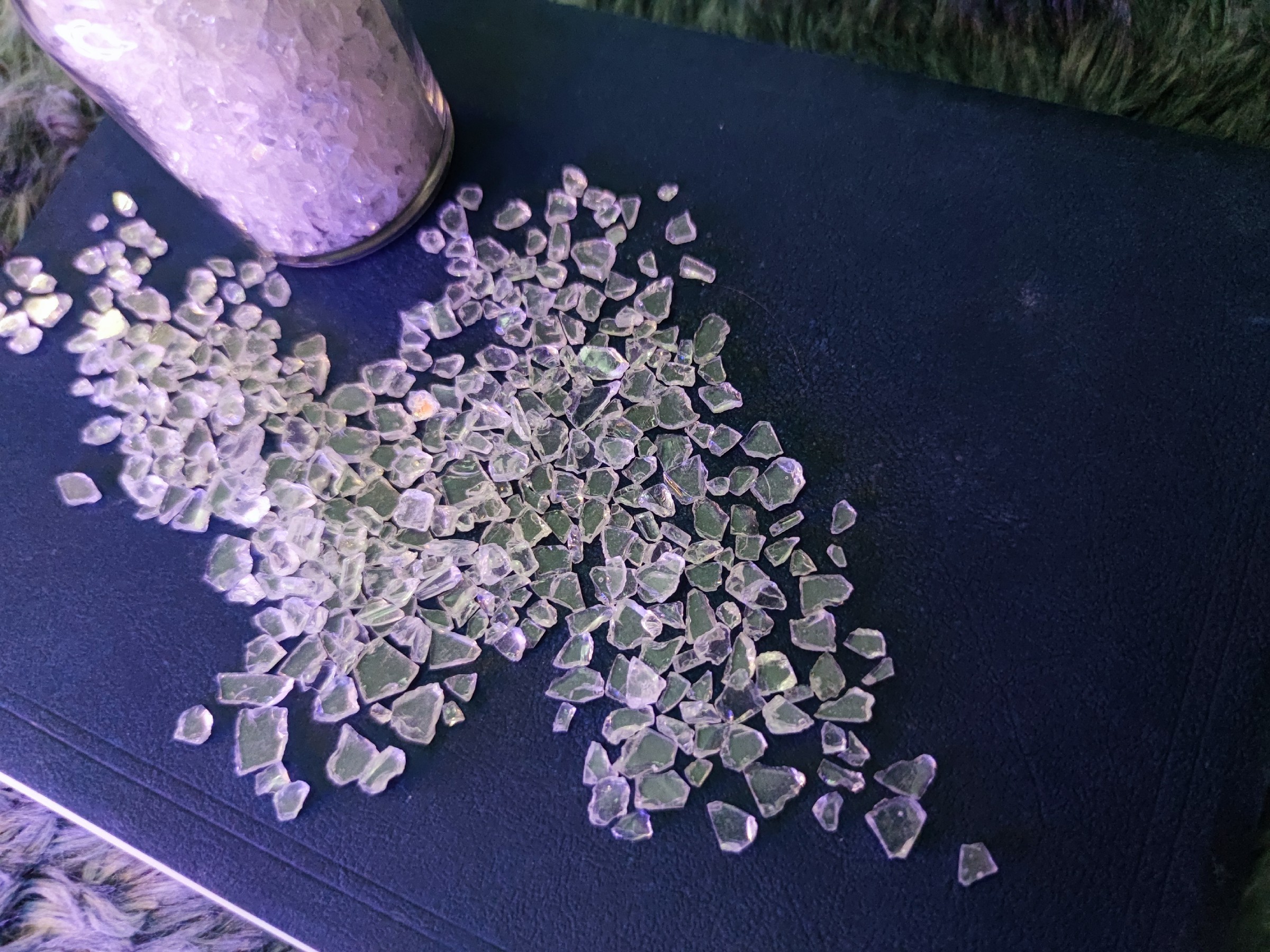

Fiocchi trasparenti bianchi o giallo-chiaro di aspetto
Colore (50%DMF): massimo: 2
Indice di acidità (mgKOH/g): 49~55
Punto di rammollimento (℃): 101~1-1
Impiegati di vetro di transizione. (℃): ~55
Viscosità di fusione (200℃, cono/piatto, mPa·s): 3000±500
Reattività a 180℃ (s, 6% T-105): 150±30
◇Raccomandi la formulazione:
| NH-6485 | T-105 | TiO2 | BaSO4 | Livellamento dell'agente | Benzion | 701 | 703 | 4110 |
| 564 | 36 | 200 | 180 | 8 | 4 | 4 | 4 | / |
| 564 | 36 | / | 356 | 8 | 4 | 6 | 4 | 22 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~100μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 180℃×15min.
Tempo di stampa del trasferimento di calore: 180℃×2min.
◇Proprietà del film:
Tempo del gel (180℃, sec) 100~200
Flusso orizzontale (180℃, millimetro): 26~28
Lucentezza (60°): ≥88%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: ≥1H
Impatto (50cm): passaggio
◇Imballaggio: Borse del PE, N.W. 25KG±0.1KG/borsa
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
Aderiamo al concetto di qualità «di qualità siamo la durata dell'impresa» e completamente forniamo ai clienti le soluzioni della un-fermata di norme, di diagnosi tecnica e di servizio. La qualità e la stabilità del prodotto sono rispettate dai clienti e la reputazione del mercato di Kinte è forgiata da aderenza continua. La polvere di Kinte ed il rivestimento liquido successivamente sono stati valutati come «prodotti famosi di marca della provincia del Guangdong».
