| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numero di modello: | NH8001&NH8505 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | Cura di TGIC | Applicazione: | Rivestimento della polvere con la lucentezza 25%-40% |
|---|---|---|---|
| Vantaggio: | Mescolamento a secco, flusso buon ed anti ingiallimento | Proprietà: | Buona proprietà meccanica, resistenza chimica, resistenza all'azione degli agenti atmosferici, stabi |
| Rapporto: | 90/10,95/5 | Trattamento della circostanza: | 200°C/10mins |
| Evidenziare: | resina del poliestere mescolata cura 10mins,Resina del poliestere mescolata lucentezza di 25%,Polvere mescolata del poliestere di TGIC |
||
Spolverizzi la resina del poliestere della pittura con Asciutto-mescolato per la lucentezza 25-40%
◇Applicazioni:
NH8001/NH8505 sono resine carbossiliche saturate del poliestere per i rivestimenti bassi della polvere di lucentezza polyester/TGIC da una procedura asciutta di miscela.
L'equilibrio fra il livello elevato, l'alta resistenza agli'agenti atmosferici e le proprietà meccaniche del rivestimento della polvere è stato risolto con la progettazione della struttura molecolare del prodotto, la selezione dei monomeri e degli additivi e lo studio sulla cinetica della sintesi;
In questo modello, abbiamo migliorato la formula per raggiungere l'equilibrio fra il livello elevato, la resistenza agli'agenti atmosferici e le proprietà meccaniche dei rivestimenti della polvere.
◇Caratteristiche di base:
Buon livellamento
Proprietà meccaniche eccellenti
Buona stabilità di stoccaggio
Buona resistenza chimica ed anti-ingiallimento fine
Buona resistenza agli'agenti atmosferici
◇Specifiche:
NH8001 NH8505

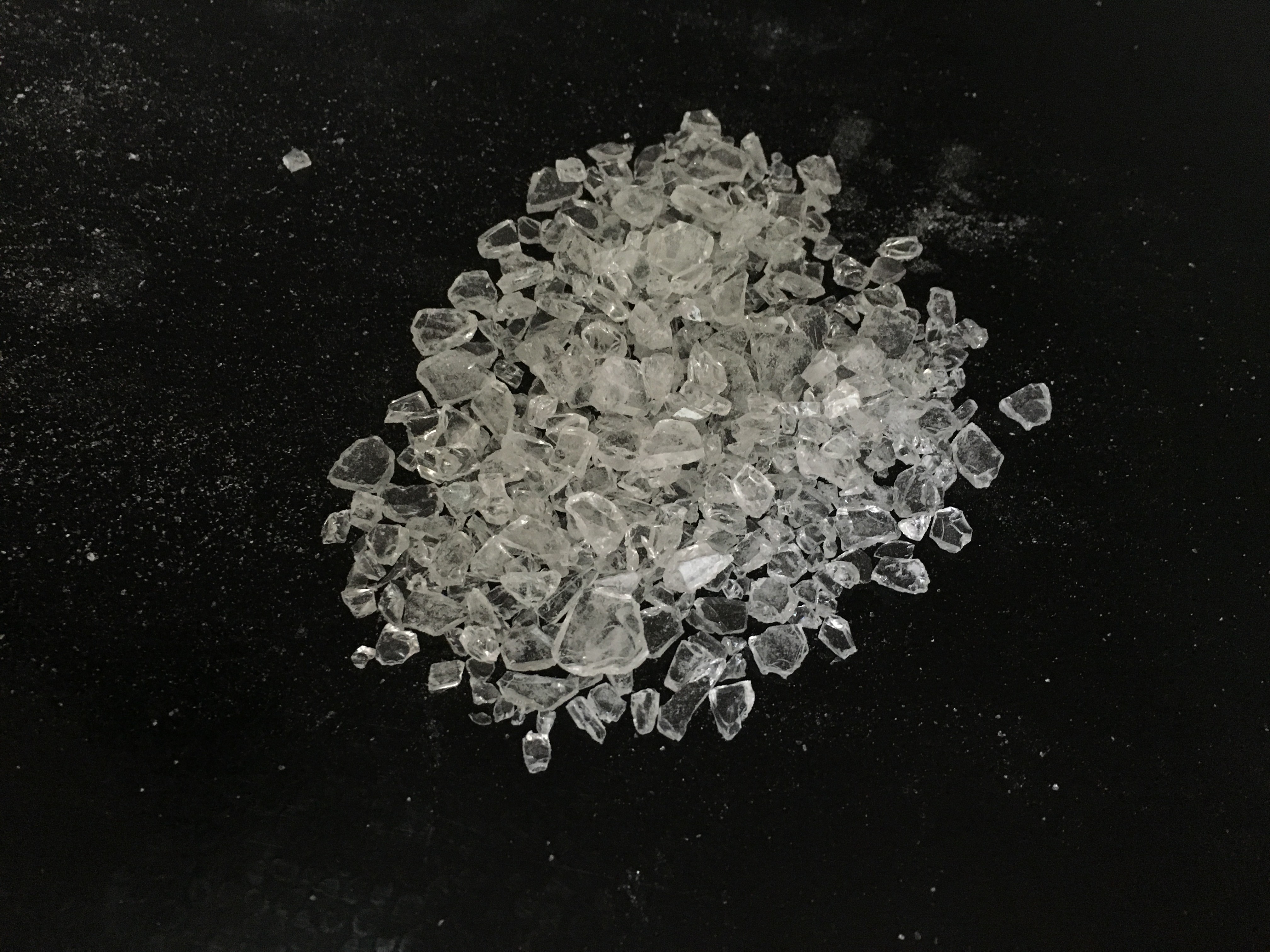

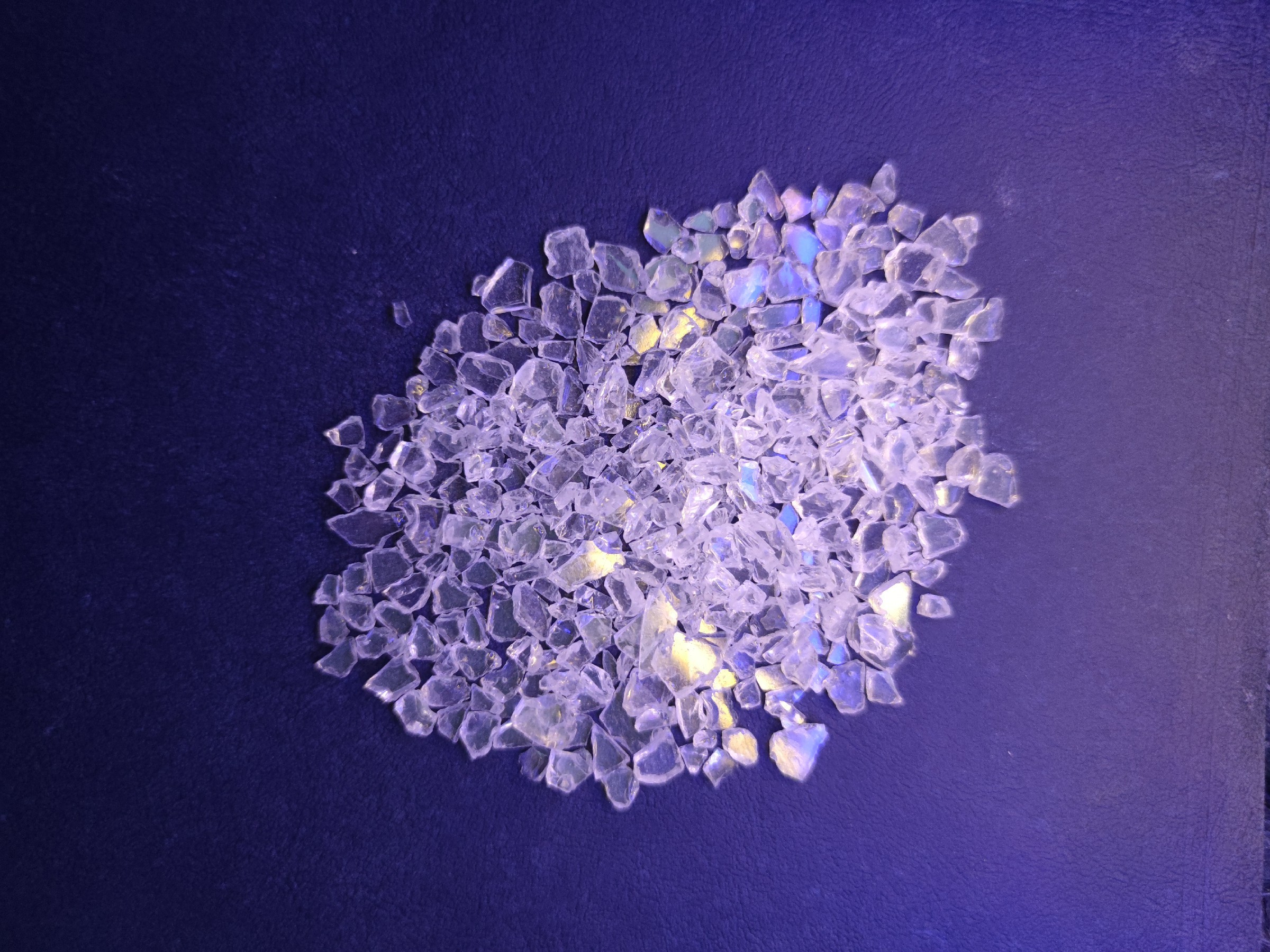

Aspetto: fiocco giallo pallido fiocco giallo pallido
Colore (50%DMF): ≤2 ≤2
Indice di acidità (mgKOH/g): 48~54 19~24
Punto di rammollimento (℃): 100~110 103~113
Impiegati di vetro di transizione. (℃): ~62 ~62
Viscosità di fusione: 3500±800 6250±1250
(200℃, cono/piatto, mPa·s)
Reattività a 180℃: 80±30 400±120
(s, 10, 5% TGIC)
◇Raccomandi la formulazione:
| Formulazione | NH8001 | NH8505 | TGIC | Riempitore & pigmento | Livellamento dell'agente | Benzion |
| Io | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14,2 | 200 | 3 | 1,5 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
Il mescolamento espelle io ed II con il 1:1 di rapporto di peso prima della molatura.
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~80μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 180℃×20min o 200℃×10min
◇Proprietà del film:
Lucentezza (60°): ≤40%
Adesivo (1mm, grado): 0
Durezza della matita: 1H
Impatto diretto (50cm): passaggio
◇Imballaggio:
Borse del PE, N.W. 25KG±0.1KG/borsa
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
