| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numero di modello: | NH6566 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80.000 tonnellate/anno |
| Specificazione: | Cura di HAA | Applicazione: | A bassa temperatura. rivestimento della polvere della cura |
|---|---|---|---|
| Vantaggio: | A bassa temperatura. e cura veloce | Tasso: | 95/5 |
| Trattamento della circostanza: | 150°C/15mins o 180°C/6mins | Proprietà: | Buona prestazione meccanica, resistenza agli'agenti atmosferici |
| Evidenziare: | Poliestere di HAA,poliestere di trattamento veloce di HAA,Resina Thermoset del poliestere di HAA |
||
Bassa temperatura di HAA e resina di trattamento veloce NH6566 del poliestere per la pittura della polvere di Primid
◇Applicazioni:
NH6566 è una resina carbossilica saturata del poliestere per il sistema di rivestimento della polvere primid/del poliestere al rapporto 95: 5.
◇Caratteristiche di base:
Trattamento di bassa temperatura (155℃×15min o 180℃×6min)
Buona prestazione meccanica
Buona resistenza agli'agenti atmosferici
Stabilità superiore di stoccaggio
◇Specifiche:

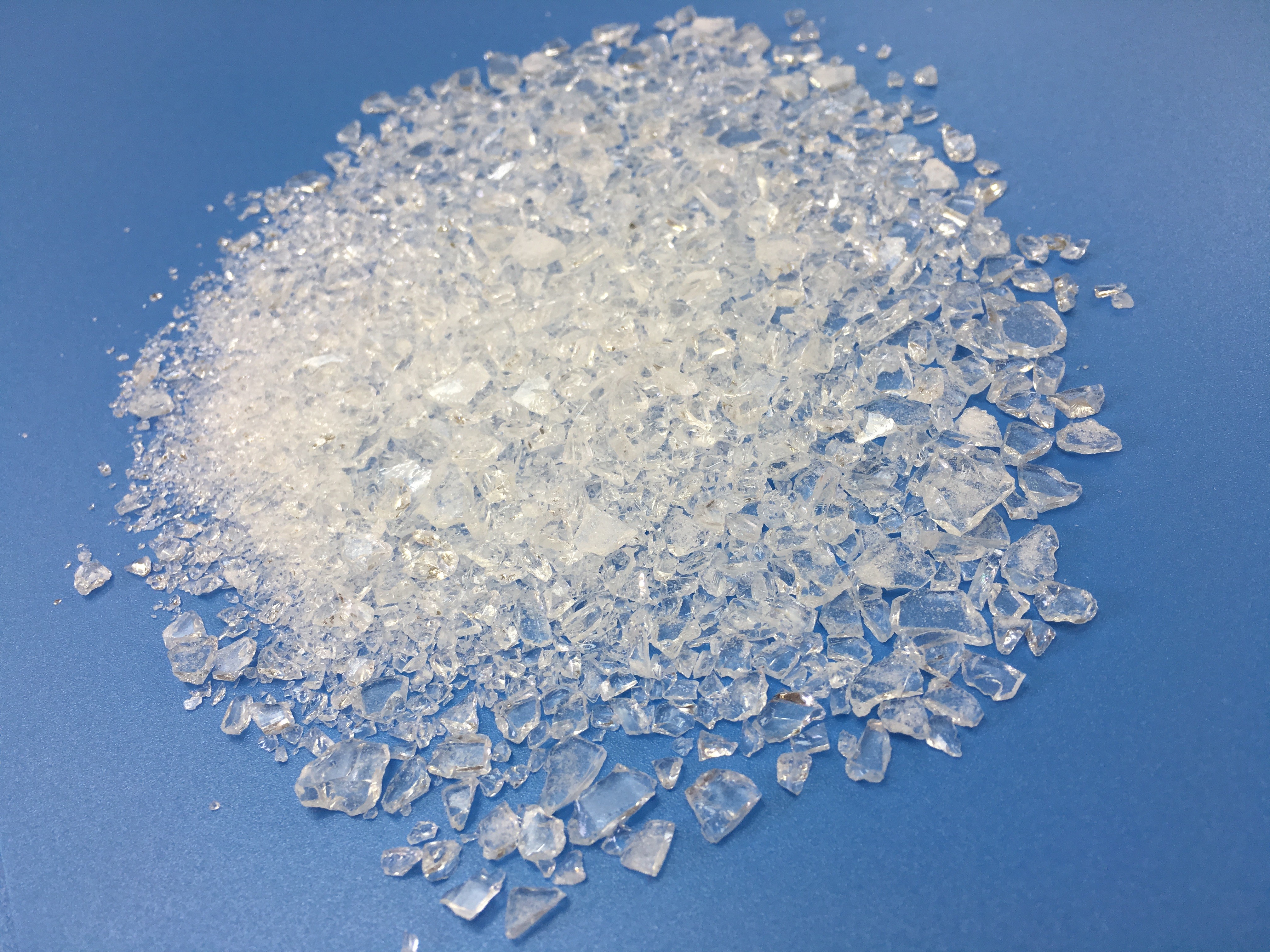

Appearanc: fiocco trasparente bianco o giallo pallido
Colore (50%DMF): massimo: 3
Indice di acidità (mgKOH/g): 32~38
Punto di rammollimento (℃): 100~110
Impiegati di vetro di transizione. (℃): ~57
Viscosità di fusione (200℃, cono/piatto, mPa·s): 4600±1000
Reattività a 180℃ (s, 5% T105): 120~300
◇Raccomandi la formulazione: NH6566-T105
| NH-6566 | T105 | Filler&pigment | Agente di flusso | Benzoino | 701 | 703 |
| 566 | 30 | 380 | 10 | 3 | 3 | 4 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film: 60~80μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 155℃×15min o 180℃×6min
◇Proprietà del film:
Tempo del gel (180℃, sec): 90~300
Scorra (180℃, millimetro): 22~28
Lucentezza (60°): ≥85%.
Piegamento (φ1mm): Passaggio
Adesivo (1mm, grado): 0
Durezza della matita: ≥1H
Impatto (50cm): passaggio
◇Imballaggio: Borse del PE, N.W. 25KG±0.1KG/borsa
Nota:
Al che le resine del poliestere potrebbero essere personalizza aNon latta (A), anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
La consistenza e la stabilità dei prodotti sono garantite con ispezione rigorosa di qualità
Il servizio è la durata di impresa, qualità è la base di impresa.
