| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat ,ISO90001 ,ISO140000 |
| Numero di modello: | NH9307 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, contenitore di 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | Cura di TGIC | Applicazione: | polvere all'aperto di uso |
|---|---|---|---|
| Proprietà: | alta lucentezza regolare | tasso dell'agente: | 93/7 |
| Applicare su: | Polvere di alluminio di profili |
Resine durevoli eccellenti NH-9307 di alta termostabilità per i rivestimenti della polvere della cura di TGIC
Applicazioni:
NH-9307 è una resina carbossilica del poliestere ha progettato affinchè i rivestimenti di 93/7 di polvere di polyester/TGIC sia curato a 200℃.
Caratteristiche di base:
Resistenza agli'agenti atmosferici eccellente
Anti-ingiallimento eccellente e resistenza d'ebollizione dell'acqua
Buone proprietà meccaniche
Buona stabilità di stoccaggio
Specifiche:

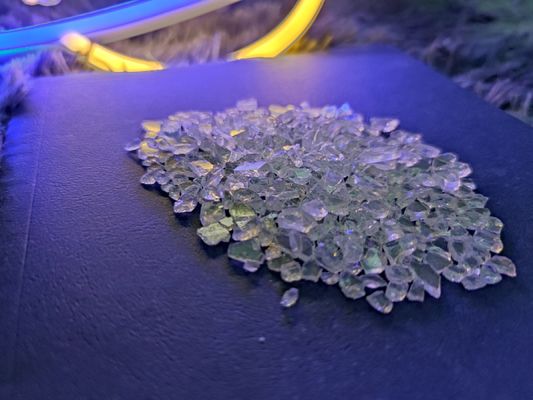

Aspetto: fiocchi trasparenti giallo-chiaro o bianchi
Colore (50%DMF) massimo: 2
Indice di acidità (mgKOH/g): 30-36
Punto di rammollimento (℃): 101~115
Impiegati di vetro di transizione. (℃): ~65
Viscosità di fusione (mPa.s200℃): 5000±1500
Reattività a 180℃ (s, 7% TGIC): 130±40
Raccomandi la formulazione:
NH9307-TGIC
| NH-9307 | TGIC | Riempitore & pigmento | Livellamento dell'agente | Benzoino |
| 200 | 15 | 140 | 2,4 | 1,2 |
Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500-1200 giri/min.
Finezza di polvere: <100μm
Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Degreased ha laminato a freddo d'acciaio: 0.5mm
Spessore di film: 50~70μm
Trattamento del requisito: min 200℃×10
Proprietà del film:
Tempo del gel (180℃, s): 100-350
Flusso orizzontale (180℃, millimetro): 21~27
Lucentezza (60°): ≥85%
Adesivo (1mm, grado): 0
Durezza della matita: ≥1H
Piegamento (φ1mm): Passaggio
Impatto (diretto): passaggio 40 chilogrammi·cm
Imballaggio:
Borse del PE, N.W. 25KG±0.1KG/borsa
Kinte ha la R & S di prima classe domestica del polimero ed apparecchiatura di collaudo. Successivamente ha intrapreso più di 40 scientifici ed i progetti tecnologici del Ministero di scienza e tecnologia, della Commissione dell'industria e della tecnologia dell'informazione e delle aree urbane provinciali e, ha vinto più di 30 premi provinciali ed urbani nazionali di scienza e tecnologia ed ora ha più di 50 brevetti autorizzati di invenzione.
