| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numero di modello: | NH7807 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80.000 tonnellate/anno |
| Specificazione: | Isocianato | Applicazione: | rivestimento della polvere del poliuretano |
|---|---|---|---|
| Vantaggio: | Fluidità eccellente, resistenza della macchia | Tasso: | 84/16 |
| Trattamento della circostanza: | 200°C/15mins | Proprietà: | Proprietà meccanica eccellente, alta resistenza agli'agenti atmosferici |
| Evidenziare: | Resina del poliestere dell'epossidico di resistenza della macchia,Resina a resina epossidica del poliestere dell'isocianato,Resina termoindurente del poliestere dell'isocianato |
||
Resina durevole eccellente NH7807 del poliestere dell'isocianato con buona resistenza della macchia e di fluidità
Il rivestimento è preparato mescolando la resina, pigmento e riempitore, agente indurente ed altri additivi in una determinata proporzione e poi dall'estrusione calda, schiacciante e schermante. Sono immagazzinati stabile alla temperatura ambiente. Dopo la spruzzatura elettrostatica o il rivestimento a letto fluidizzato della immersione, sono riscaldati, cotti, fusi e solidificati per formare un film permanente piano e luminoso, in modo da raggiungere lo scopo della decorazione ed anticorrosivo.
◇Applicazioni:
NH7807 è una resina idrossilata del poliestere per il sistema di rivestimento della polvere isocianato/del poliestere.
◇Caratteristiche di base:
Livellamento eccellente
Proprietà meccaniche eccellenti
Resistenza agli'agenti atmosferici alta
Buona resistenza della macchia
◇Specifiche:

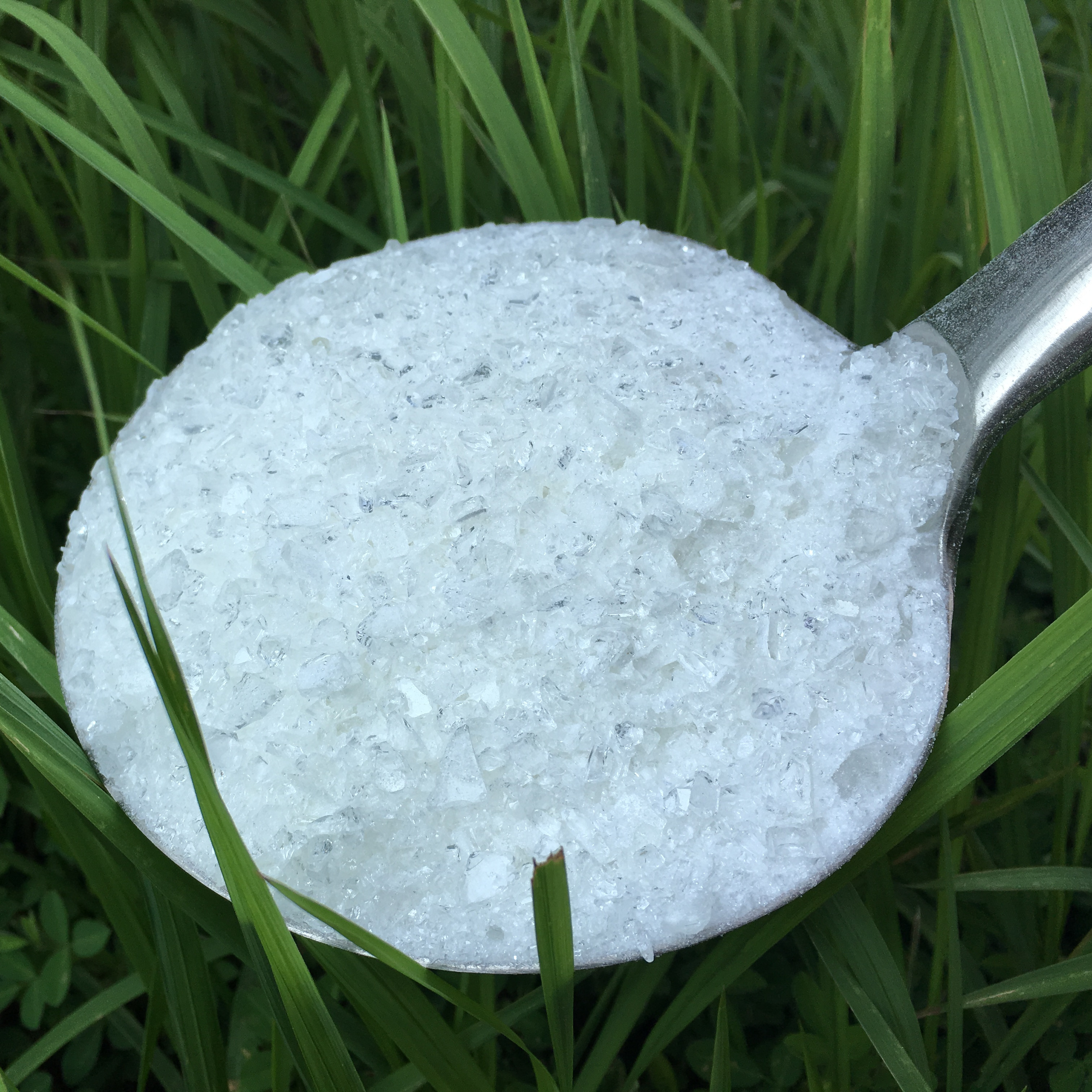

Fiocco trasparente bianco o giallo pallido di aspetto
Colore (50%DMF): massimo: 2
Indice dell'idrossile (mg KOH/g): 27~33
Punto di rammollimento (℃): 105~115
Impiegati di vetro di transizione. (℃): ~62
Viscosità di fusione (200℃, cono/piatto, mPa·s): 10000±500
Reattività a 180℃ (s, 16,7% B1530): 350±50
◇Raccomandi la formulazione:
| NH7805 | Agente indurente | Riempitore & pigmento | Livellamento dell'agente | Benzoino |
| 523 | 130 | 334 | 10 | 3 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film: 50~70μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 200℃×20min
◇Proprietà del film:
Tempo del gel (180℃, sec): 500~600
Flusso orizzontale: (180℃), millimetro: 27~31
Lucentezza (60°): ≥90%
Piegamento (φ1mm): Passaggio
Adesivo (1mm, grado): 0
Durezza ≥1H della matita
Impatto (50cm): passaggio
◇Imballaggio:
Borse del PE, N.W. 25KG±0.1KG/borsa
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
