| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numero di modello: | NH3387 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | Cura di TGIC | Applicazione: | Fabbricazione del rivestimento della polvere per uso all'aperto |
|---|---|---|---|
| Vantaggio: | Bassi costi, durevoli | Proprietà: | Buon livellamento, proprietà meccanica, stabilità di stoccaggio |
| Rapporto: | 93/7 | Condizione di cura: | 200°C/10mins |
| Evidenziare: | l'anti corrosione ha saturato le resine del poliestere,resine saturate carbossiliche del poliestere,Poliestere Thermoset carbossilico |
||
Resina a basso costo NH3387 del poliestere di buona prestazione per il rivestimento industriale generale della polvere
◇Applicazioni:
NH3387 è una resina carbossilica saturata del poliestere per le applicazioni del sistema di rivestimento della polvere di polyester/TGIC. L'equilibrio fra il livello elevato, l'alta resistenza agli'agenti atmosferici e le proprietà meccaniche del rivestimento della polvere è stato risolto perfettamente. Il rivestimento è preparato mescolando la resina, pigmento e riempitore, agente indurente ed altri additivi in una determinata proporzione e poi dall'estrusione calda, schiacciante e schermante. Sono immagazzinati stabile alla temperatura ambiente. Dopo la spruzzatura elettrostatica o il rivestimento a letto fluidizzato della immersione, sono riscaldati, cotti, fusi e solidificati per formare un film permanente piano e luminoso, in modo da raggiungere lo scopo della decorazione ed anticorrosivo.
◇Caratteristiche di base:
Bassi costi
Buon livellamento
Buone proprietà meccaniche
Buona stabilità di stoccaggio
◇Specifiche:

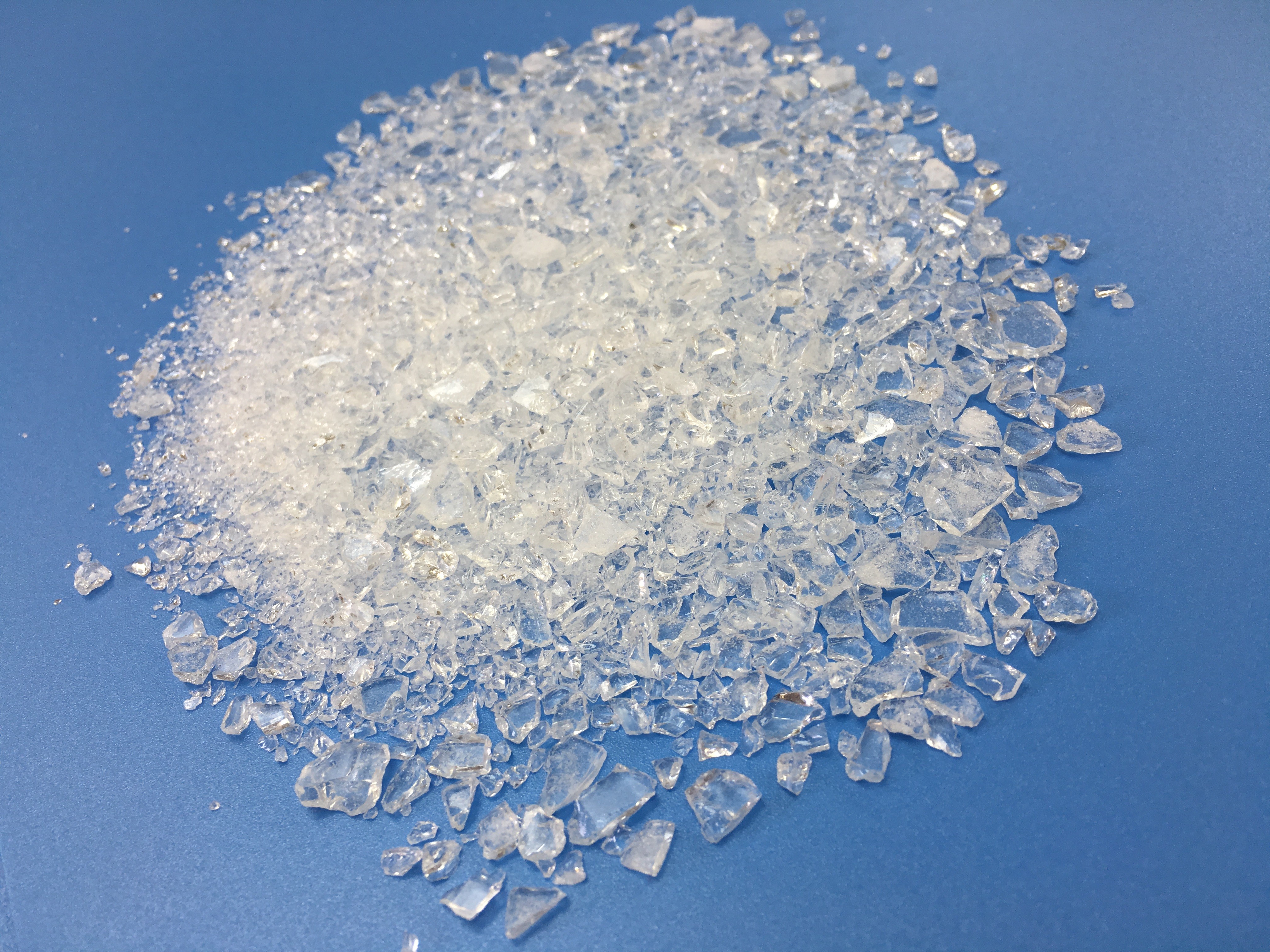

Fiocchi trasparenti bianchi o giallo-chiaro di aspetto
Colore (50%DMF): massimo: 1
Indice di acidità (mgKOH/g): 30~35
Punto di rammollimento (℃) 103~113
Impiegati di vetro di transizione. (℃) ~63
Viscosità di fusione (200℃, cono/piatto, mPa·s): 5000±1000
Reattività a 180℃ (s, 7% TGIC) 250±30
◇Raccomandi la formulazione: NH3387-TGIC
| NH3387 | TGIC | Riempitore & pigmento | Livellamento dell'agente | Benzoino | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
◇Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~100μm
Degreased ha laminato a freddo 0.5mm d'acciaio
◇Trattamento del requisito: 200℃×10~20min
◇Proprietà del film:
Tempo del gel (180℃, sec) 320~420
Flusso orizzontale (180℃, millimetro): 26~29
Lucentezza (60°): ≥88%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: ≥1H
Impatto (50cm): passaggio
◇Imballaggio: Borse del PE, N.W. 25KG±0.1KG/borsa
Nota: tutte le resine del poliestere potrebbero essere personalizza aNon latta (A), gli anti bruciatori a gas (G), pistola di tribo (T) ed anti-fiorire (F)
