| Luogo di origine: | La CINA |
|---|---|
| Marca: | KINTE |
| Certificazione: | Qualicoat |
| Numero di modello: | NH6583 |
| Quantità di ordine minimo: | 500KG |
| Prezzo: | negotiable |
| Imballaggi particolari: | 25kg/PE borsa, 875KG/PALLET, contenitore di 17,500KG/20GP |
| Tempi di consegna: | 10 giorni lavorativi |
| Termini di pagamento: | T/T, L/C, D/P |
| Capacità di alimentazione: | 80,000tons/year |
| Specificazione: | Cura di HAA | Applicazione: | resina all'aperto della polvere di uso |
|---|---|---|---|
| Proprietà: | rispettoso dell'ambiente | Proprietà: | alta lucentezza regolare |
| tasso dell'agente: | 95/5 | vantaggio: | Proprietà eccellenti del meccanico |
| Evidenziare: | poliestere trasparente dei fiocchi HAA,Spolverizzi il poliestere ricoprente di HAA,resina mescolata 95/5 del poliestere |
||
La cura libera NH6583 di buon di flusso alto foro di spillo HAA di lucentezza 95/5 spolverizza le resine ricoprenti
Applicazioni:
NH-6583 è una resina carbossilica saturata del poliestere progettata affinchè il rivestimento della polvere di PrimidPinhole XL 552 di 95:5 sia curato a 180℃/10min.
Caratteristiche di base:
Livellamento eccellente
Impatto eccezionale e resistenza di piegamento
Buona abilità d'ingiallimento
Foro di spillo libero in film spessi
Buona resistenza agli'agenti atmosferici
processo di produzione Eco verde
Specifiche:

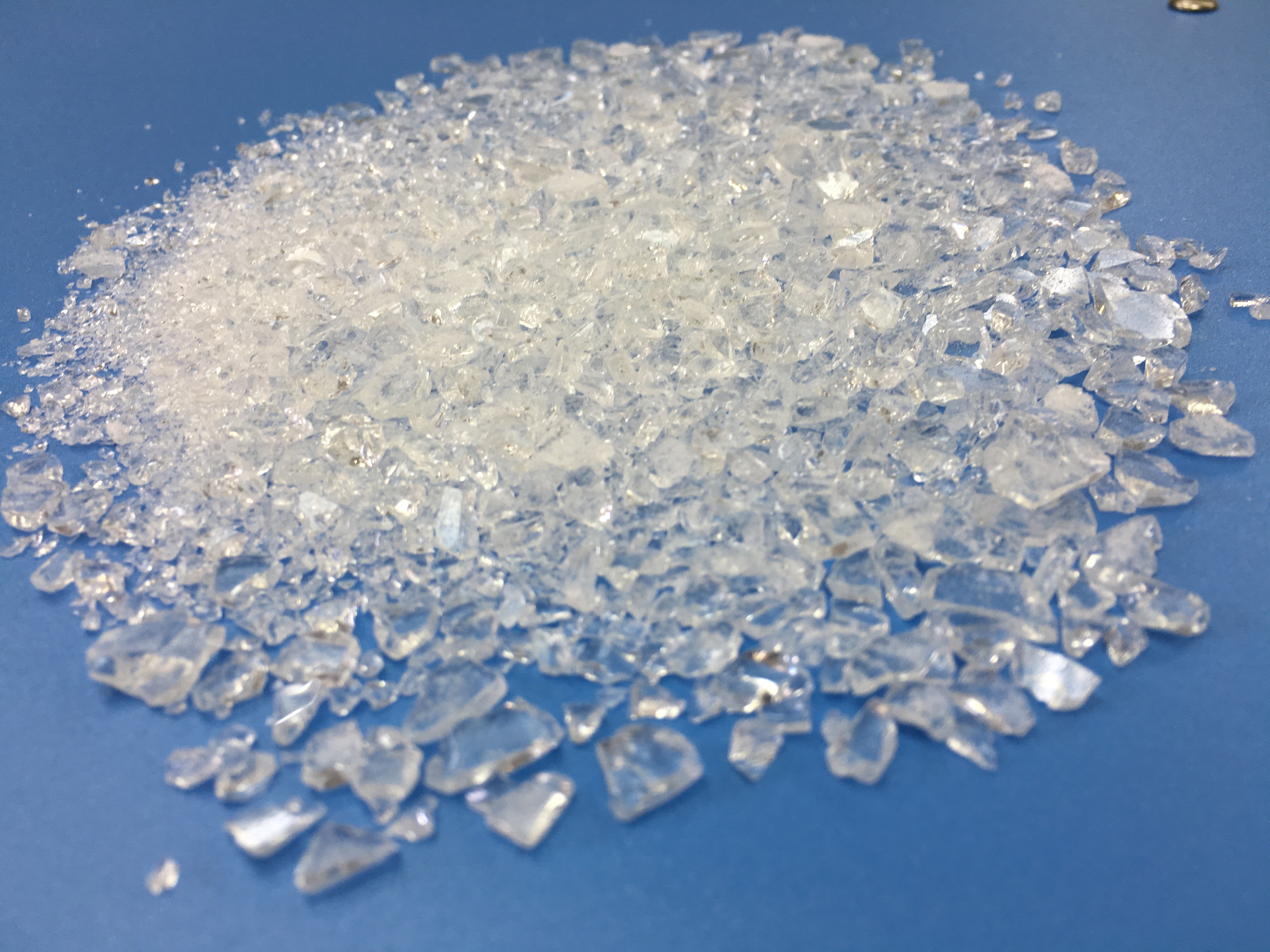

Aspetto: fiocchi trasparenti bianchi o giallo pallidi
Colore (50%DMF): massimo: 2
Indice di acidità (mgKOH/g): 29~35
Punto di rammollimento (℃) 96~106
Impiegati di vetro di transizione. (℃) ~56
Viscosità di fusione (200℃, cono/piatto, mPa·s): 3000±500
Reattività a 180℃ (s, 5% XL552): 245±45
Raccomandi la formulazione:
NH-6583/HAA
| NH-6583 | XL-552 | Riempitore | Agente di flusso | Benzoino | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
Stato dell'estrusione:
espulsore della Due-vite
Zona I: 90~110℃ zona II: 110~120℃
Velocità di rotazione: 500~1200rpm
Finezza di polvere: <100μm
Stato di applicazione:
Spruzzatura elettrostatica con: 40~70KV
Spessore di film ricoprente: 50~70μm
Degreased ha laminato a freddo 0.5mm d'acciaio
Trattamento del requisito: 180℃×10min.
Proprietà del film:
Tg (℃): ~56
Tempo del gel (180℃, sec): 160~300
Flusso orizzontale: (180℃), millimetro: 25~29
Lucentezza (60°): ≥88%
Piegamento (φ1mm): passaggio
Adesivo (1mm, grado): 0
Durezza della matita: ≥1H
Impatto (50cm): passaggio
Imballaggio:
Borse del PE, N.W. 25KG±0.1KG/borsa
Nota:
La consistenza e la stabilità dei prodotti sono garantite con ispezione rigorosa di qualità.
